Описание

Как работает SVG?

SVG постоянно контролирует электрическую сеть:

Когда нагрузка потребляет индуктивную реактивную мощность, SVG выдает емкостную реактивную мощность.
При наличии избыточной емкостной реактивной мощности SVG поглощает ее.
Когда система сбалансирована, она обеспечивает минимальную компенсацию.

Его контроллер использует быстродействующие полупроводниковые переключатели - обычно IGBT — для создания регулируемого тока, который компенсирует нежелательный реактивный ток.

Коррекция коэффициента мощности

Корректирует коэффициент мощности путем подачи прямого или обратного тока для противодействия реактивной мощности в системе. Это помогает повысить энергоэффективность и снизить затраты на электроэнергию

Гармонические искажения

Устраните гармонические искажения, обнаружив гармонический ток и направив соответствующий ток в противоположном направлении. Это помогает улучшить качество электроснабжения и защитить оборудование от повреждений.

Дисбаланс напряжения

SVG может сбалансировать токи и уменьшить дисбаланс напряжения, вызванный неравномерными нагрузками. Однако он может не полностью устранить дисбаланс, возникающий из-за сбоев в питании на входе или из-за сильной неравномерности сети.

Основные преимущества

Быстрая динамическая компенсация реактивной мощности
Улучшенный коэффициент мощности
Уменьшенные колебания напряжения и мерцание
Снижение тока и потерь при передаче
Способность к фильтрации гармоник
Независимая компенсация на трех этапах
Более высокая производительность по сравнению с конденсаторными батареями при меняющихся нагрузках

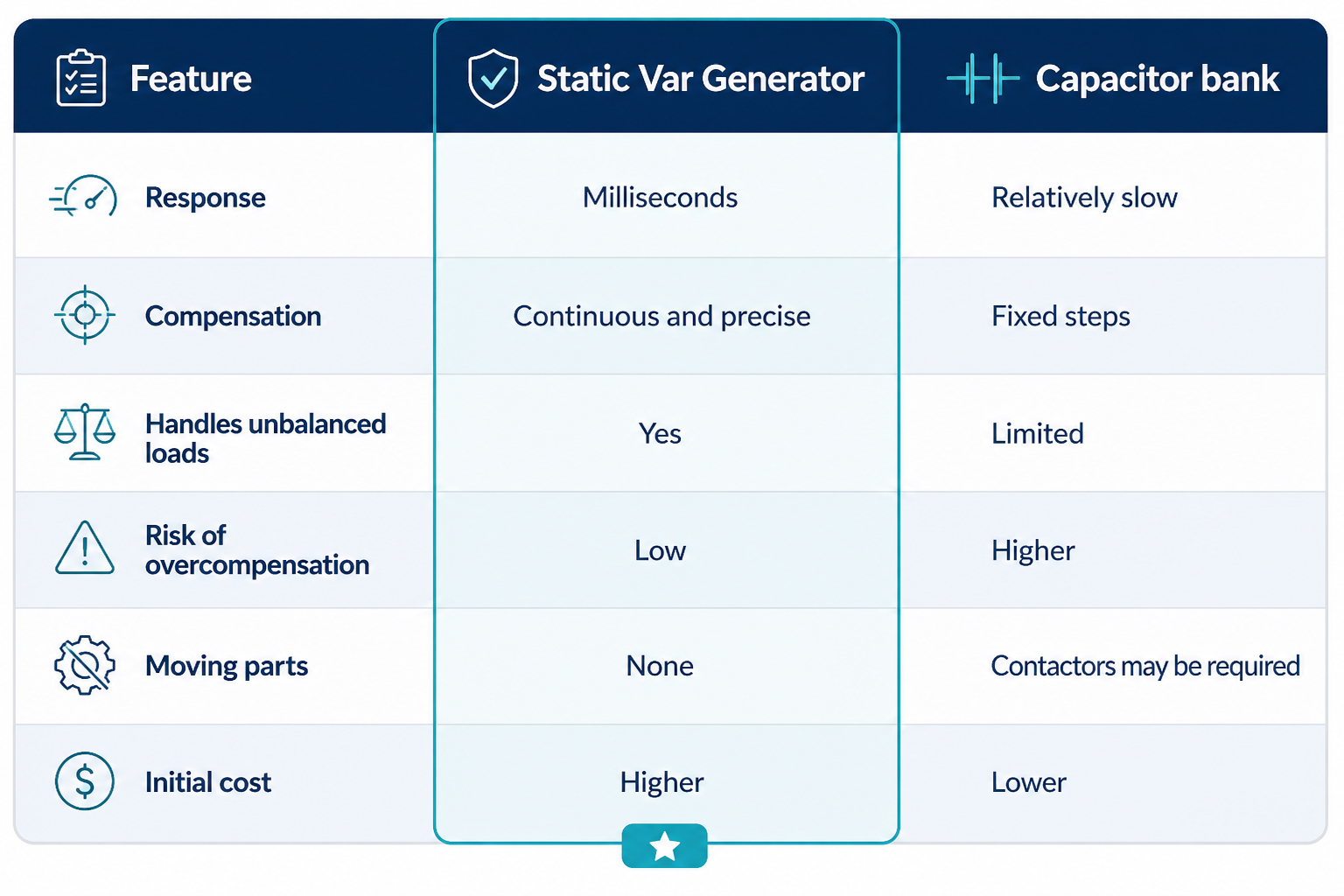

По сравнению с конденсаторными батареями

Статический генератор переменных (SVG)

Технический

Спецификация

Активный фильтр гармоник оснащен измерительной системой, которая "прослушивает" шумы в энергосистеме и генерирует компенсирующий ток для устранения помех, отличных от идеальных. В нем используется активная технология для уменьшения нежелательных гармонических искажений, корректировки коэффициента мощности и улучшения регулирования напряжения и устранения дисбаланса в электросети.

	220 В, 400 В 3P3W/3P4W		480В, 550В, 690В 3P3W
Тип монтажа	Установленный на стене	Установленный в стойку	Установленный в стойку
Диапазон сетевого напряжения	±10%
Номинальный ток (А)	15/30/50/75/100/150		50/100
Частота	50/60 Гц (±5%)
Компенсация гармоник	порядок 2 - й ~ 51 -й гармоник
Эффективность	≥97%
Время отклика	<10 мс
Топология схемы	Трехуровневая топология
Частота переключения	20 кГц - Время реакции: приблизительно 50 пс
Параллельная работа	Можно объединить максимум 20 единиц техники
Типичная потеря мощности	<3% (в зависимости от нагрузки)
Режим компенсации	Гармоника, реактивная мощность, дисбаланс
Целевой коэффициент мощности	Регулируется от -1 до 1
Дисплей	4,3 дюйма/7 дюймов/10 дюймов HMI
Коммуникационные порты	RS485 / Ethernet
Уровень шума	≤65 дБ
Рабочая температура	от -20℃ до 45 ℃
Влажность	Относительная влажность от 5% до 95%, без образования конденсата
Класс защиты	СТЕПЕНЬ защиты IP20
Проектирование/утверждения	EN 61000-6-2: 2005+AC: 2005 EN 61000-6-4:2007+A1:2011 EN 50178:1997 IEEE519
Удостоверение	СЕ

SNA-SVG-R
