Многоконтурное решение для мониторинга энергопотребления центров обработки данных: Технический анализ SEM8MT

Абстрактный:

По мере роста требований к энергоэффективности в условиях высокой плотности населения многоконтурное устройство контроля энергопотребления SEM8MT становится важнейшим решением для анализа энергопотребления в режиме реального времени. В этой статье рассматриваются архитектура, основные технологии и функциональные преимущества SEM8MT, уделяя особое внимание его применению в управлении питанием центров обработки данных. Благодаря интеграции высокоточных измерений с передовыми механизмами сигнализации, SEM8MT повышает надежность энергосистемы и оптимизирует энергопотребление промышленных и коммерческих объектов.

1. Обзор функций SEM8MT

В современной инфраструктуре многоконтурный мониторинг мощности необходим для рационального управления энергопотреблением. Устройство переменного тока SEM8MT - это высокоточный цифровой монитор, предназначенный для поддержки:

• Гибкий мониторинг: Одновременное отслеживание 6 трехфазных цепей или 18 однофазных цепей.
• Основные параметры: Сбор данных в режиме реального времени о напряжении (В), токе (I), активной/реактивной мощности (P/Q) и потреблении энергии (кВтч).
• Универсальные области применения: Идеально подходит для центров обработки данных, базовых станций 5G, производственных предприятий и микросетевых систем.
• Технические характеристики и коммуникация

SEM8MT спроектирован для работы в промышленных условиях со следующими техническими параметрами:

3. Принцип работы и основные механизмы

3.1 Многоканальное обнаружение в режиме реального времени

В SEM8MT используются высокоточные трансформаторы тока (ТТ) с высокой частотой дискретизации 128 точек за цикл. Используя передовые измерительные чипсеты, устройство рассчитывает электрические параметры каждые 20 мс и обновляет полный набор данных каждую секунду. Это обеспечивает мониторинг энергопотребления в режиме реального времени для объектов со сложным распределением нагрузки.

3.2 Расширенное управление сигнализацией и пороговым значением

В устройство встроены настраиваемые пороговые значения перенапряжения, перегрузки по току и потери фазы. При срабатывании порогового значения SEM8MT подает сигнал через внутреннее реле. Это может быть интегрировано в SCADA-системы или внешнюю сигнализацию для облегчения профилактического обслуживания и минимизации незапланированных простоев.

3.3 Качество электроэнергии и гармонический анализ

Для борьбы с гармоническим загрязнением от нелинейных нагрузок SEM8MT обеспечивает глубокое понимание качества электроэнергии, включая:

● THDi / THDu и отдельные гармоники вплоть до 31-го порядка.

● Контроль падения/повышения напряжения и трехфазного дисбаланса.

Эти данные позволяют руководителям предприятий выявлять источники помех и отправлять отчеты о событиях непосредственно в систему SCADA.

3.4 Аудит исторических данных

Благодаря емкости хранилища в 36 000 архивных записей SEM8MT поддерживает ежедневное отслеживание пикового тока и активной мощности. Этот надежный журнал регистрации данных имеет жизненно важное значение для аудита электроснабжения, определения характера нагрузки и реализации долгосрочных мер по энергосбережению.

4. Практический пример: Облачный центр обработки данных мощностью 9,6 МВт (Малайзия)

4.1 Обзор проекта

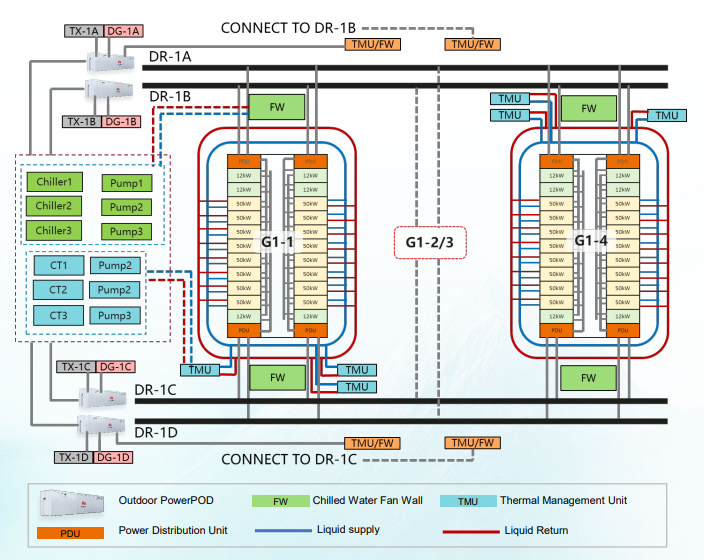

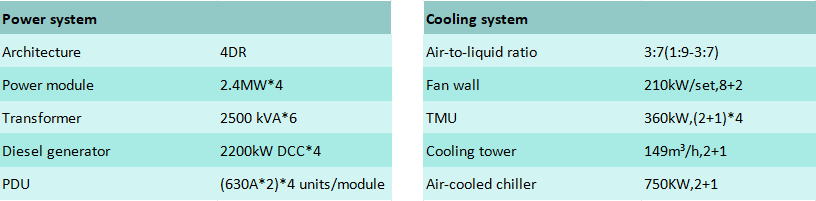

Этот проект включал в себя развертывание многоконтурной системы обнаружения энергопотребления для гиперразмерного облачного центра обработки данных мощностью 9,6 МВт в Малайзии. Основной целью проекта был мониторинг качества электроэнергии и энергоэффективности в тысячах распределительных сетей.

4.2 Ключевые показатели эффективности (КПЭ)

● Мониторинг в режиме реального времени: Более 2000 цепей контролируются одновременно для предотвращения перегрузок.

● Оптимизация PUE: Точный расчет региональных значений PUE позволил повысить эффективность нагрузки трансформатора на 5-8%.

● Снижение уровня гармоник: благодаря выявлению источников гармоник эффективность энергопотребления ИБП и серверов была повышена на 2-3%, что значительно увеличило срок службы ИТ-оборудования.

● Экономия энергии: Целенаправленные стратегии охлаждения, основанные на данных в режиме реального времени, привели к снижению годовых затрат на электроэнергию на 3-5%.

4.3 Рекомендации по внедрению

● Поэтапное развертывание: Определите приоритетность основных цепей и критических нагрузок, прежде чем переходить к ответвлениям.

● Стандартизация: Используйте единые коэффициенты CT и коммуникационные протоколы для упрощения интеграции DCIM/SCADA.

● Ориентация на будущее: Убедитесь, что интерфейсы зарезервированы для беспрепятственной интеграции с системами автоматизации зданий BA (Building Automation) и EMS (Energy Management Systems).

5. Заключение

SEM8MT представляет собой сложное, но в то же время экономичное решение для интеллектуального управления питанием. Сочетание высокоточного многоконтурного мониторинга с глубоким анализом качества электроэнергии обеспечивает современным центрам обработки данных как эксплуатационную надежность, так и максимальную энергоэффективность.
