Данная статья представляет собой анализ SEM8MT, цифровой питание прибора контроля с 6 Цепях переменного тока, направлена на обеспечение в режиме реального времени мониторинг мощности в режиме реального времени и анализа потребления электроэнергии для промышленных и коммерческих объектов. В этой статье рассматривается общая архитектура, основные технологии и функции SEM8MT, в том числе возможности многоканального мониторинга, записи данных и механизм сигнализации. На примере многоконтурных измерений в центрах обработки данных в качестве примера рассмотрим практическое применение и схему конфигурации продукта. На основе подробного анализа эксплуатационных данных и технических характеристик в этой статье подчеркивается важность SEM8MT для повышения надежности энергосистемы и эффективности управления энергопотреблением.

1. Обзор функций SEM8MT

На современных промышленных, коммерческих и инфраструктурных объектах растет спрос на многоконтурный мониторинг энергопотребления. 6-контурное устройство контроля мощности переменного тока SEM8MT обеспечивает высокоточные решения для многоконтурного контроля параметров мощности в режиме реального времени, поддерживая одновременный мониторинг 6 трехфазных цепей или 18 однофазных цепей. Он способен отслеживать ключевые параметры электропитания, такие как напряжение, ток, мощность и энергопотребление в режиме реального времени. Его приложения охватывают такие области, как производство, центры обработки данных, базовые станции 5G и управление микросетями, предоставляя пользователям комплексный анализ энергопотребления и инструменты управления энергосбережением.

2. Спецификация и коммуникация

На современных промышленных, коммерческих и инфраструктурных объектах растет спрос на многоконтурный мониторинг энергопотребления. 6-контурное устройство контроля мощности переменного тока SEM8MT обеспечивает высокоточные решения для многоконтурного контроля параметров мощности в режиме реального времени, поддерживая одновременный мониторинг 6 трехфазных цепей или 18 однофазных цепей. Он способен отслеживать ключевые параметры электропитания, такие как напряжение, ток, мощность и энергопотребление в режиме реального времени. Его приложения охватывают такие области, как производство, центры обработки данных, базовые станции 5G и управление микросетями, предоставляя пользователям комплексный анализ энергопотребления и инструменты управления энергосбережением.

3. Принцип и механизм работы

3.1 Многоконтурный контроль мощности

Многоканальное детекторное устройство переменного тока SEM8MT фиксирует текущее значение в цепи измерения тока с помощью высокоточного трансформатора тока (CT) с плотностью выборки 128 точек за цикл; CT прибора обеспечивает измерение тока изоляции и вычисляет различные электрические параметры с помощью современных измерительных микросхем, а также выводит результаты измерений. результаты расчета выводятся с интервалом в каждые 20 мс. Общие данные прибора обновляются каждую секунду для обеспечения обнаружения нескольких контуров в режиме реального времени. Эта функция особенно подходит для объектов с несколькими режимами управления нагрузкой, помогая пользователям осуществлять точный мониторинг мощности и управление энергопотреблением оборудования.

3.2 Сигнализация и пороговый механизм

SEM8MT имеет встроенные настраиваемые пороговые значения срабатывания сигнализации (такие как перенапряжение, перегрузка по току, потеря фазы и максимальный объем памяти). При срабатывании аварийного значения устройство выдает сигнал через реле, которое может быть подключено к внешней системе сигнализации или интегрировано в SCADA-систему для дальнейшей обработки. Эта функция поддерживает профилактическое обслуживание, сокращает время простоя и обеспечивает безопасную эксплуатацию оборудования.

3.4 Исторические записи и анализ

SEM8MT предоставляет эффективные данные для анализа качества электроэнергии для каждой трехфазной цепи. Включая TDHi/THDu, отдельные гармоники вплоть до 31-го порядка, трехфазный дисбаланс и перепады напряжения. Использование нелинейных нагрузок приводит к различной степени гармонического загрязнения. Руководству необходимо эффективно контролировать качество электроэнергии в каждой цепи и сообщать об этом в систему SCADA в виде отчетов о событиях, чтобы SCADA могла иметь представление об общем качестве электроэнергии.

3.5 Анализ качества электроэнергии

SEM8MT обладает мощными возможностями записи данных, поддерживая ежедневную регистрацию активной мощности и пикового тока, и может хранить до 36 000 архивных записей ПК. Эта функция облегчает аудит электроснабжения и оценку энергосбережения, помогая пользователям выявлять дисбалансы нагрузки, отслеживать структуру спроса на электроэнергию и внедрять меры по энергосбережению.

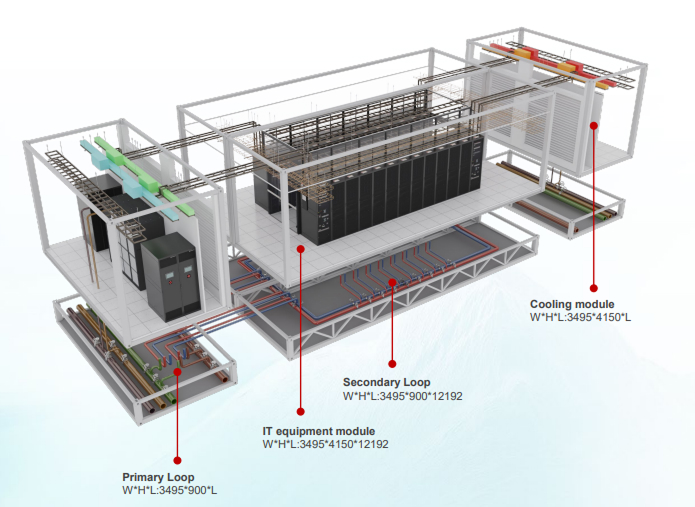

4. Пример многоконтурного мониторинга энергопотребления центра обработки данных

4.1 Обзор проекта

Этот проект направлен на разработку многоконтурной системы определения энергопотребления для крупного центра обработки данных облачных вычислений в Малайзии (общей мощностью 9,6 МВт), которая используется для определения качества электроэнергии в отдельных распределительных сетях в режиме реального времени и загрузки данных об энергоэффективности.

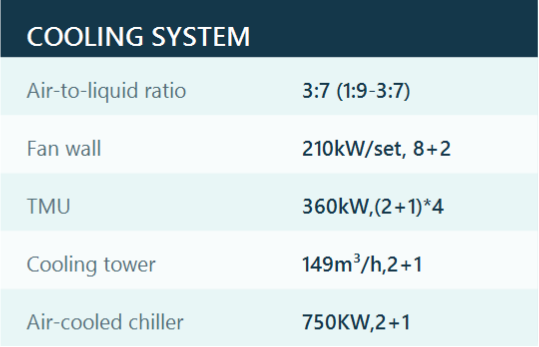

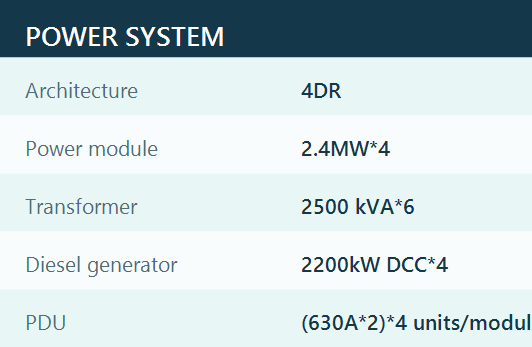

4.2 Общие показатели

Этот проект направлен на разработку многоконтурной системы определения энергопотребления для крупного центра обработки данных облачных вычислений в Малайзии (общей мощностью 9,6 МВт), которая используется для определения качества электроэнергии в отдельных распределительных сетях в режиме реального времени и загрузки данных об энергоэффективности.

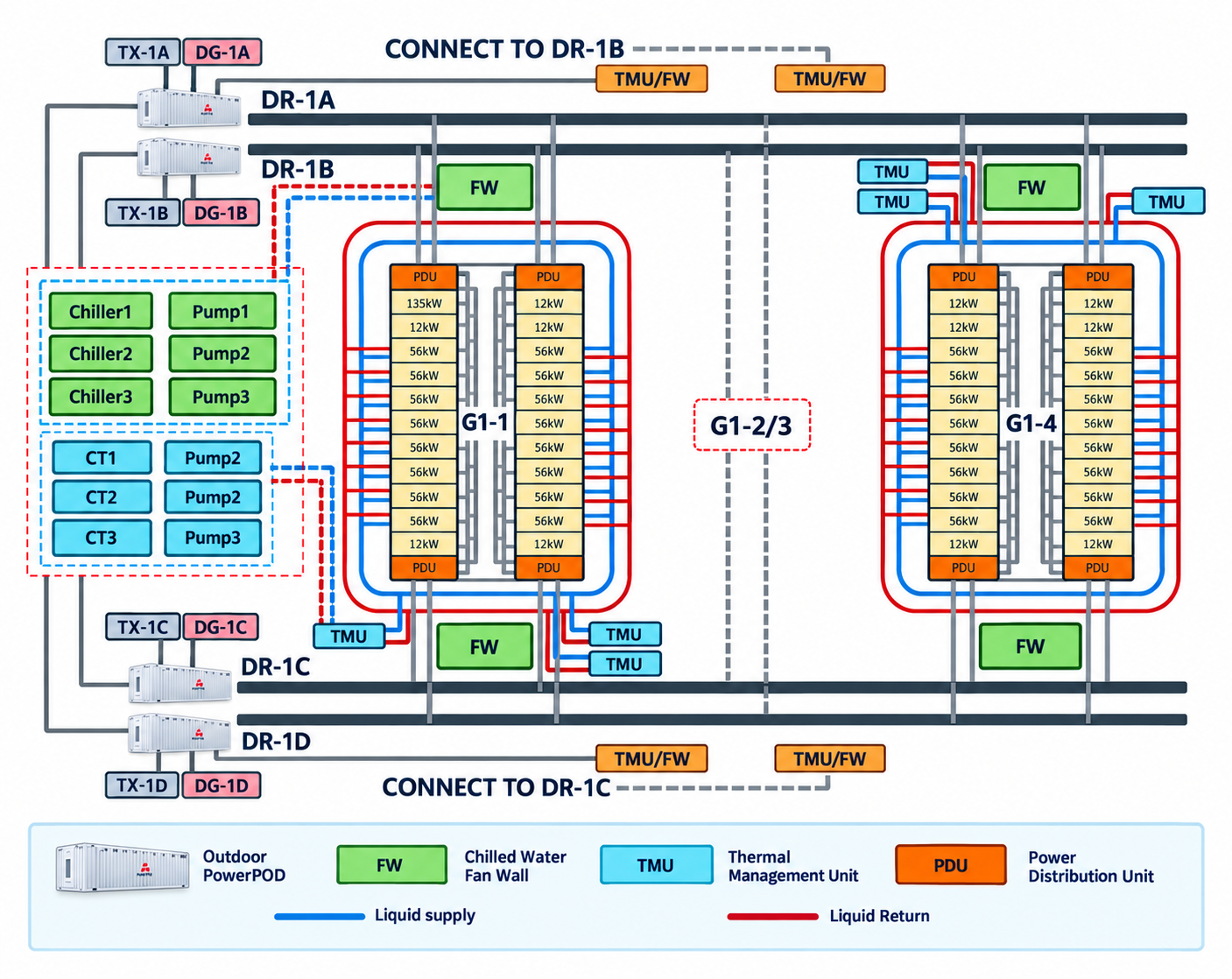

4.3 Основные компоненты мониторинга и их конфигурация

4.3.1 Мониторинг и анализ мощности в режиме реального времени

Мониторинг в режиме реального времени тока, напряжения, мощности, коэффициента мощности, энергопотребления и других параметров более 2000 цепей. Своевременное обнаружение перегрузок в цепях для предотвращения аварий. Динамическая регулировка распределения нагрузки, увеличение нагрузки на трансформатор на 5-8% и точный расчет значений PUE для каждого региона

4.3.2 Мониторинг и анализ мощности в режиме реального времени

Прибор обладает хорошими возможностями анализа качества электроэнергии, предоставляя данные мониторинга, такие как THDi/THDu, индивидуальные гармоники вплоть до 31-го порядка, трехфазный дисбаланс, отклонение частоты и т.д. На основе этих данных руководство может определить источники гармоник и принять соответствующие меры по контролю качества электроэнергии, чтобы снизить уровень гармоник в Сучжоу и Ханчжоу, повысить энергоэффективность ИБП и серверов на 2-3% и продлить срок службы ИТ-оборудования.

4.3.3 Анализ и оптимизация энергопотребления

Выявляйте области с высоким энергопотреблением с помощью данных мониторинга в режиме реального времени и принимайте целенаправленные меры по энергосбережению. Оптимизируйте стратегию работы системы кондиционирования воздуха и сократите потребление энергии на охлаждение. Ежегодный потенциал экономии энергии может достигать 3-5% от общего счета за электроэнергию. Сократите ложные простои и обеспечьте готовность оборудования

4.3.4 Этапы реализации проекта и предложения

1) Поэтапное внедрение: начните с основной схемы, затем с ответвлений, сначала с ключевых областей, а затем с областей расширения

2) Стандартизированный дизайн: Унификация коэффициента CT, модели оборудования и протокола связи полезна для управления данными SCADA и выполнения действий после ввода оборудования в эксплуатацию.

3) Вопросы интеграции: Зарезервированные интерфейсы для беспрепятственной интеграции с системами DCIM, BA и EMS

4) Установите систему регулярной калибровки.

5. Заключение

Описанная выше многоконтурная схема определения энергопотребления обеспечивает точное и интеллектуальное управление энергопотреблением в центрах обработки данных за счет разумного выбора многофункциональных счетчиков, многоконтурных блоков мониторинга и компонентов micro CT. Система не только предоставляет точные данные о потреблении энергии, но и помогает центрам обработки данных повышать энергоэффективность и обеспечивать надежную работу с помощью функций предупреждения и анализа, что дает хорошие экономические и технологические преимущества.
