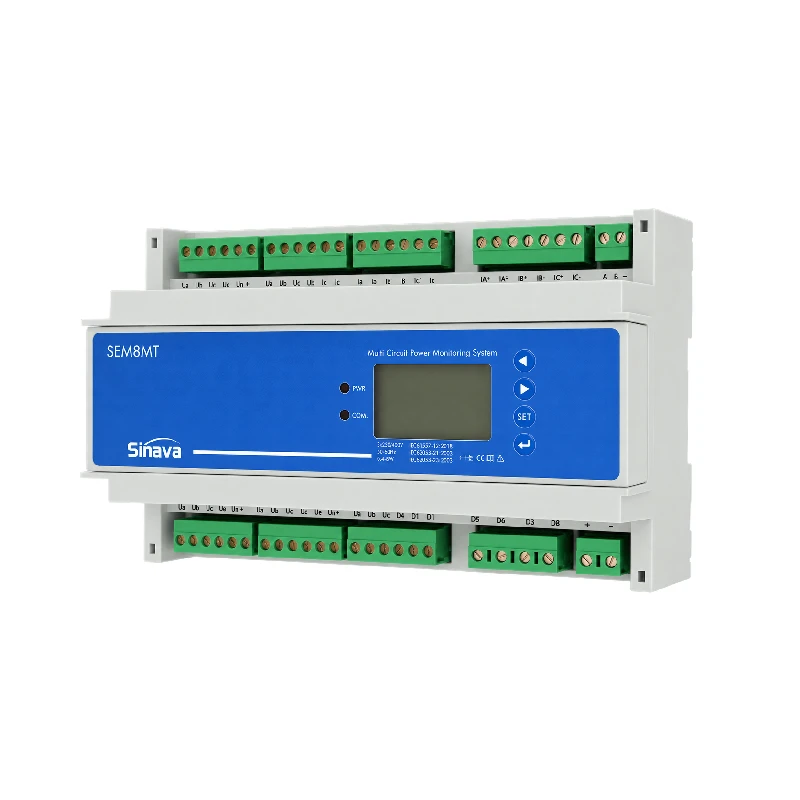

Описание

Многоканальный измеритель мощности представляет собой компактное и надежное измерительное решение; с его помощью можно осуществлять надежный мониторинг электрических нагрузок в коммерческих зданиях или на промышленных предприятиях при меньших затратах на установку в одной точке за счет дополнительного измерения. Однофазные цепи могут поддерживать до 18 каналов, в то время как трехфазные цепи могут поддерживать до 6 каналов.

Это устройство может выполнять измерение в режиме реального времени, измерять потребление и выработку электроэнергии, поддерживать многоступенчатое выставление счетов за время использования (TOU) и контролировать качество электроэнергии. Он предлагает множество расширенных возможностей связи, включая Modbus через RS485, интерфейс Ethernet и различные варианты комбинирования входов/выходов, что обеспечивает широкий и надежный обмен данными.

Условия труда

-Источник питания

ПЕРЕМЕННЫЙ/постоянный ток: 90-240 В, 50/60 Гц;

Максимальная потребляемая мощность <5 Вт

- Рабочая среда:
Температура: -20 ° C~+60 ° C
Влажность: относительная влажность 20%~95% (без образования конденсата)

- Условия хранения
Температура: от -25 ° C до+70 ° C
Влажность: относительная влажность от 20% до 95% (без образования конденсата)

Ввод

Текущий	Диапазон: 0-5 А (дополнительно: 1 А, 5 А, 100 мА)
напряжение	Диапазон: 0-480 В L-L (CATIII-300 В)
частота	50/60 Гц
перегрузка по току	Может работать непрерывно при 1,2-кратном номинальном значении; может работать в течение 5 секунд при 10-кратном номинальном значении.
Перегрузка по напряжению	Работайте при удвоенном номинальном значении в течение 30 секунд

Точность

Параметр

Точность

Весь

напряжение

Текущий

активная мощность

реактивная мощность

очевидный результат

коэффициент мощности

Активная энергетическая мощность

Реактивная мощность

частота

0.2

0,5с

1.0

0.1

В1

А1

переменная 1

ВА1

PF1

В2

А2

var2 (переменная)

ВА2

PF2

В3

А3

var3 (переменная)

VA3

PF3

вар

ва

пф

Вт/ч

варх

Гц

Технический

Функция		Параметр
Параметры в режиме реального времени	напряжение	Ua, Ub, Uc / Зао, Ubc, Uca	●
	Текущий	Каждый канал/фаза	●
	сила	Каждый канал/фаза	●
	реактивная мощность	Каждый канал/фаза	●
	очевидный результат	Каждый канал/фаза	●
	коэффициент мощности	Каждый канал/фаза	●
	частота	Каждый канал/фаза	●
электрическая энергия	Активная мощность +	Каждый канал	●
	Реактивная мощность +	Каждый канал	●
	Активная мощность-	Каждый канал	●
	Реактивная мощность-	Каждый канал	●
	Цены на электроэнергию с учетом времени использования	4 тарифных плана, 12 дополнительных сессий	○
Качество электроэнергии	полное гармоническое искажение	UTHD, UTOHD, UTEHD, UTHFF, UCF ITHD, ITOHD, ITEHD, IKF	○
	Одиночная гармоника	2-й-31-й	○
	Дисбаланс напряжения	/	○
	Текущий дисбаланс	/	○
	Запись по запросу	Рекордный спрос за последние три месяца	○
	отклонение напряжения	/	○
сообщите в полицию	Виртуальная сигнализация	5 срабатываний сигнализации	○
Модуль ввода-вывода	1-канальный импульсный выход	Значение по умолчанию: 5000 импульсов/кВтч VCC<48 В, Iz<50 мА	○
Модуль ввода-вывода	6-канальный дискретный вход	Сопротивление разомкнутой цепи <500 Ом; сопротивление замкнутой цепи> 100 Ком	●
связь	Интерфейс RS485	RS485, Modbus-RTU	●

Примечание: "●" означает стандартную функциональность; "○" означает дополнительную функциональность.;

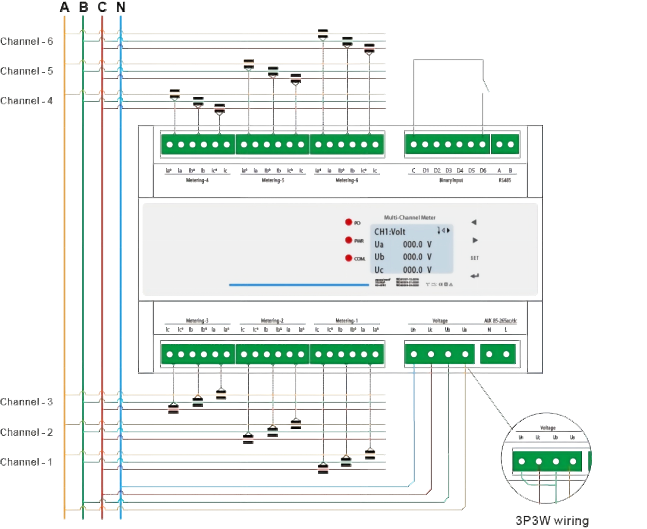

Проводка

Терминал	Объяснение
L/ N	Вспомогательный вход: 85-265 В переменного/постоянного тока
Ua/ Ub/ Uc/ Оон	Входное линейное напряжение фаз A, B, C и нейтрали
Дозирование 1-6	6-канальный токовый вход
C	Общественный терминал
D1-D6	6 Релейных входных портов
а б	Коммуникационный интерфейс RS485

SEM8МТ

Примечание: При использовании конфигурации подключения 3P3W Ub и Un должны быть закорочены снаружи, как показано на схеме; в противном случае отображаемое напряжение будет неверным.
