MCCB (МАККБ)

Описание

В сети переменного тока частотой 50 Гц KM2 может работать в диапазоне от 16 А до 800 А и напряжением до 800 В. Устройства защиты от перегрузки, короткого замыкания и пониженного напряжения предназначены для защиты распределительной системы и двигателей. На КМ2 используются экологически чистые материалы.

Количество полюсов: 3P, 4P

Применимая категория: A

Номинальный ток (в): 63A-630A

Номинальное рабочее напряжение (Ue): AC400V/AC690V

Номинальное напряжение изоляции (Ui): 800 В переменного тока

Номинальное импульсное выдерживающее напряжение (Uimp): 8 кВ

Тип устройства отключения: термомагнитное

Температура окружающей среды: -5℃ ~ 55℃

Разрывная способность (400 В переменного тока):

L: Блок интенсивной терапии=35 Ка, 400 В переменного тока, Ics=100% блок интенсивной терапии

M: Icu=50 Ка, 400 В переменного тока, Ics=100%Icu

H: Блок интенсивной терапии=65 Ка, 400 В переменного тока, Ics=100% Блок интенсивной терапии

Разрывная способность (690 В переменного тока):

М/Ч: Оит=10кА, Ics=100%Оит

М/Ч: Icu=15 Ка, Ics=100%, Icu In=630 А

Соответствует стандарту: IEC/EN60947-2 GB/T14048.2

Сертификат: CCC CE CB

КМ2 MCCB

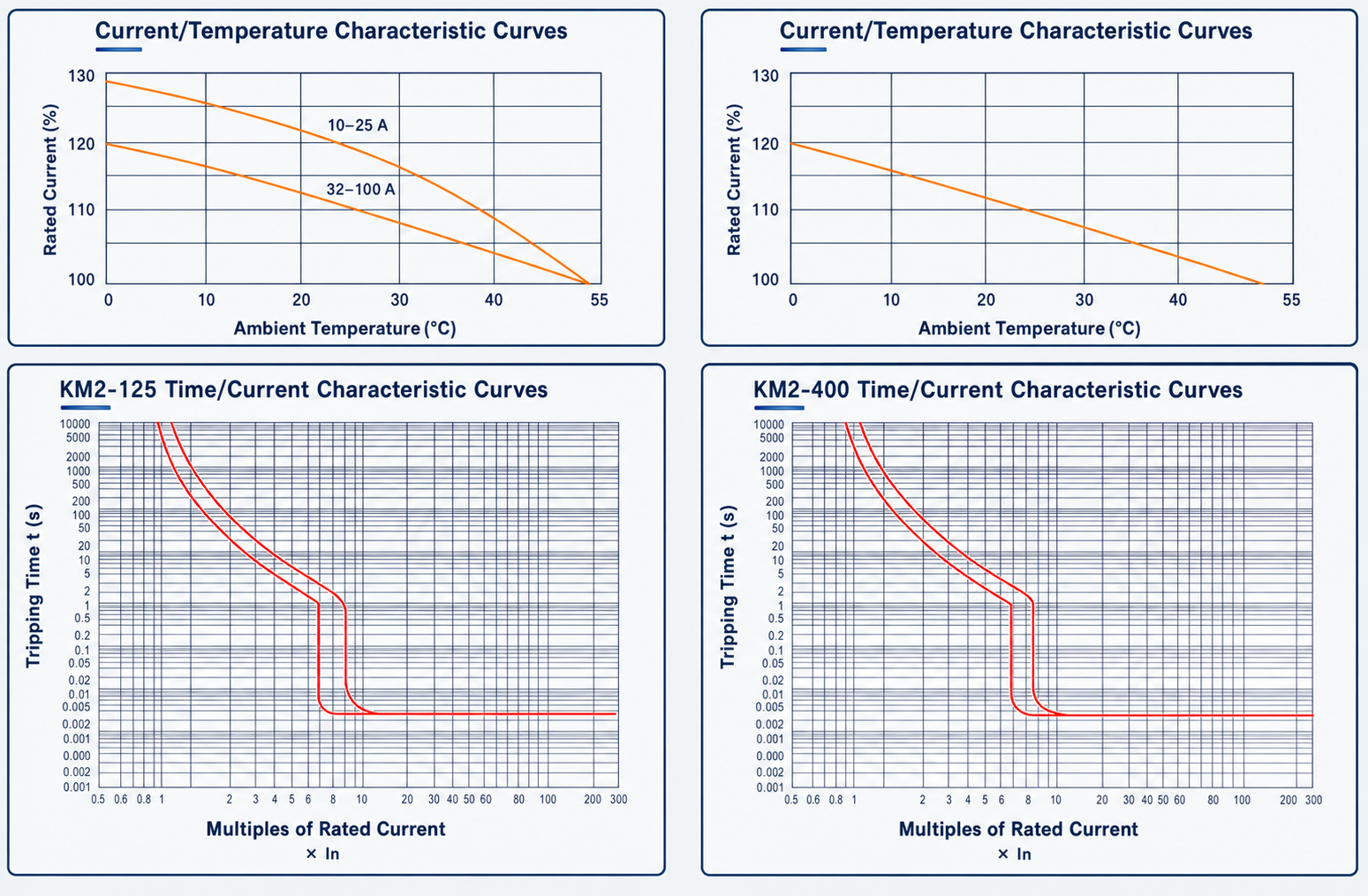

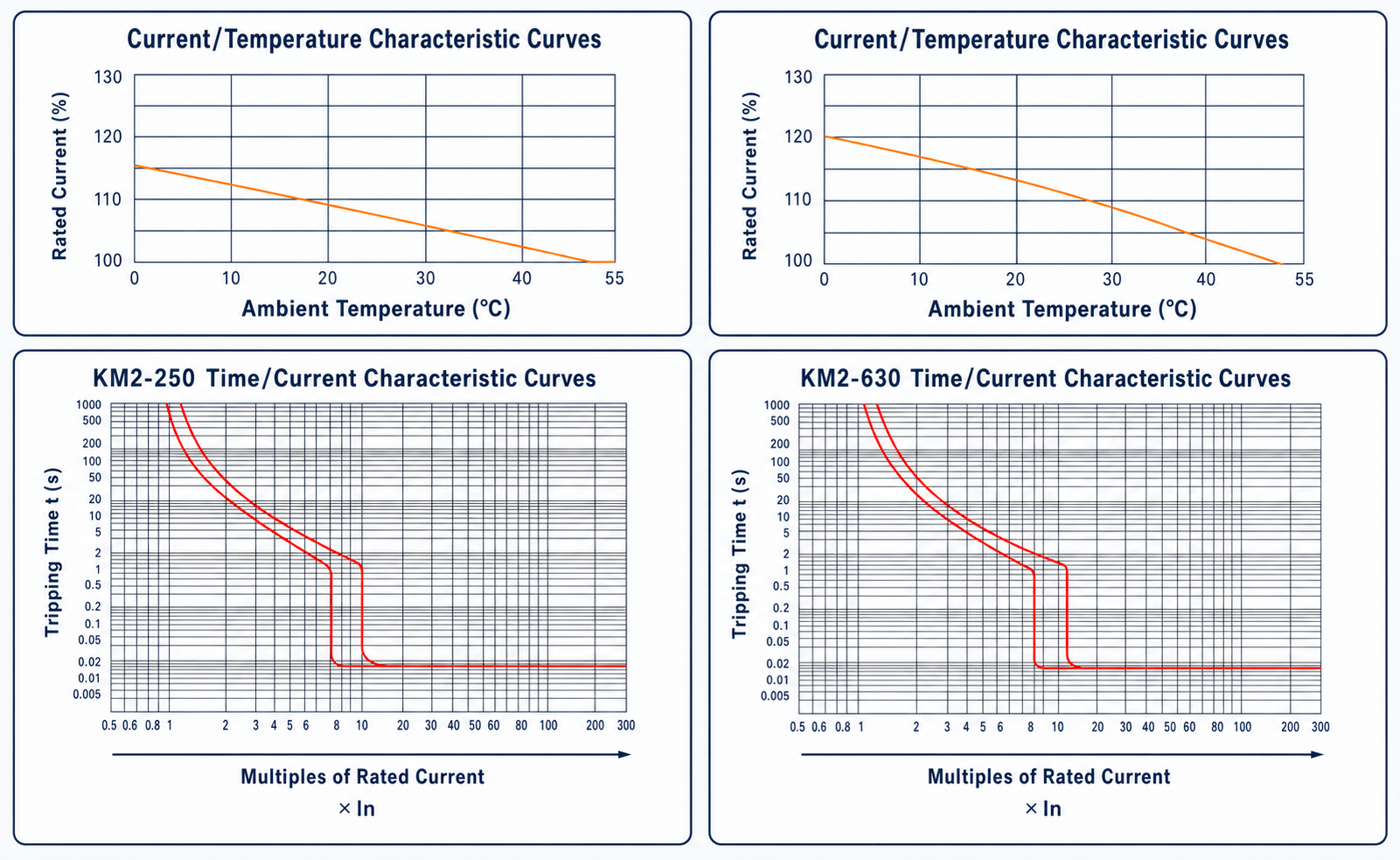

Эксплуатационные характеристики КМ2

Термомагнитное отключение

КМ2 MCCB

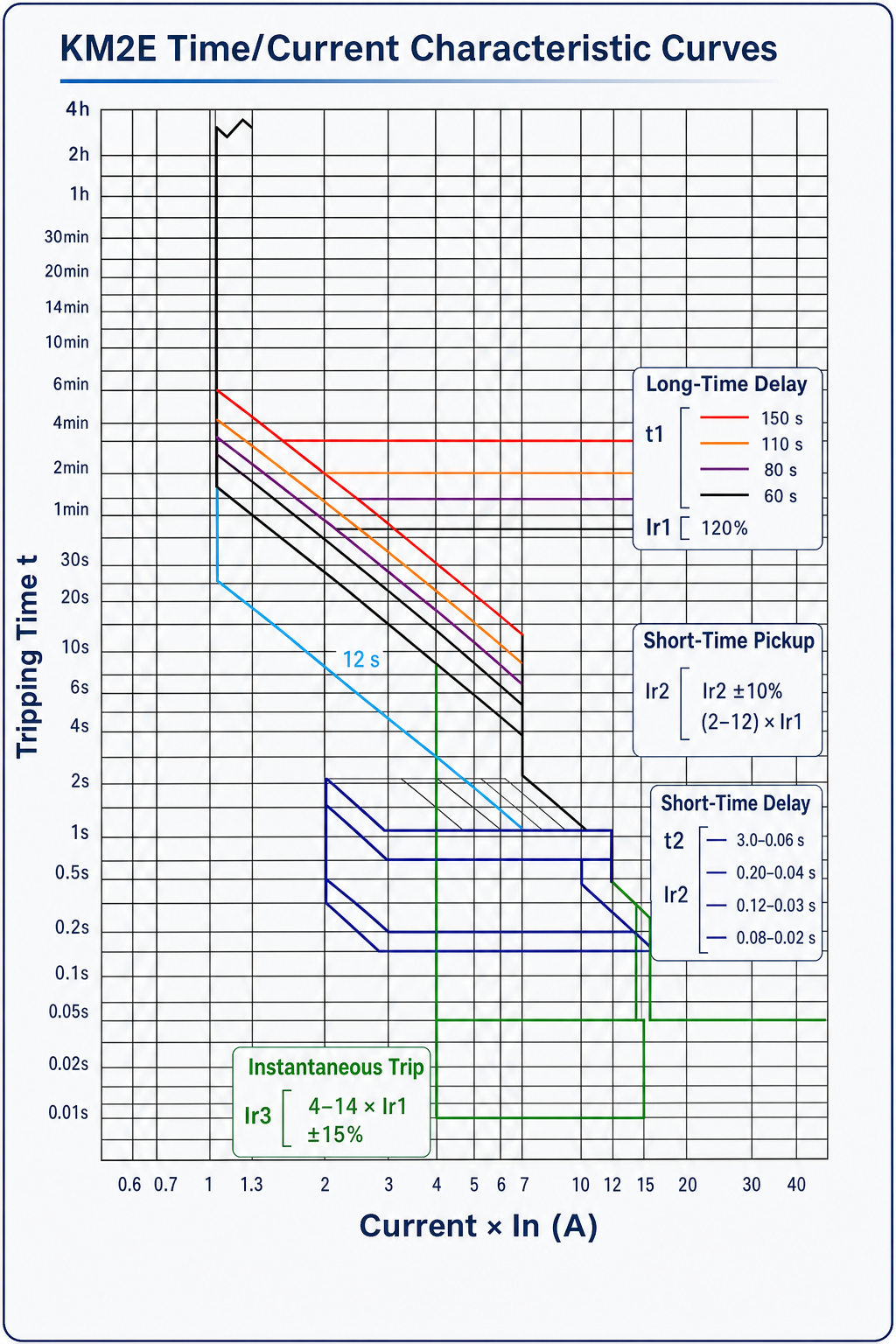

Характеристики срабатывания KM2E

Регулируемая настройка
1. Настройка тока перегрузки (Ir1)
2. Длительное время задержки при перегрузке (t1)
3. Настройка тока короткого замыкания (Ir2)
4. Время задержки при коротком замыкании (t2)
5. Мгновенная настройка тока отключения (Ir3)
6. Настройка тока отключения при замыкании на землю (Ir4)
7. Пробный штекер
8. Индикатор готовности к отключению
9. Индикатор - Предварительная сигнализация о перегрузке (I>0,8XiR)
10. Индикатор - Перегрузка (I> 1,05XiR)

КМ2 MCCB

Технический

Защитная функция		Символ	Диапазон настройки
Поездка с длительной задержкой по времени	Ток срабатывания (А)	Ir1	В=32А: 16 20 25 32 В =63А: 32 36 40 45 50 55 60 63 В =125А:63 65 70 75 80 85 90 95 100125 В =250А: 100 125 140 160 180 200 225 250 В =400А: 200 225 250 280 315 350 400 В =630А: 400 420 440 460 480 500 560600630 В =800А: 6 630640660 680700 720 740760780800 Не срабатывает при скорости не более [lr1]x1,05 Отключение в течение 2 часов между [ir1]x1.05 и [lr1]x1.3 *Отключение в течение 1 часа в диапазоне от [lr1]×1,3 до [Ir1]x2
Поездка с длительной задержкой по времени	Временная задержка (ы)	т1	(12-60-100-150)(сек) при [Ir1]x2'" *Тип двигателя: (0.93-4.63-6.17-7.72-11.6)( сек) при 720% от Ir1 (21.3-107-142-178-267)( сек) на уровне 150% от Ir1 Допуск установки временной задержки: ±20%
Короткое отключение с задержкой по времени	Ток срабатывания (А)	Ir2	[Ir1]x(2～12)(2-2.5-3-4-5-6-7-8-10-12) *Допуск установки тока: ±10%
Короткое отключение с задержкой по времени	Временная задержка(ы)	т2	(0.06-0.1-0.2-0.3)( сек) *Допуск установки временной задержки: ±20%
Мгновенное отключение	Ток срабатывания (А)	Ir3	[Ir1]x(4~14)(ВЫКЛ.-4-6-7-8-9-10-11-12-14) 2) *Допуск установки тока: ±15%
Срабатывание при замыкании на землю	Ток срабатывания (А)	Ir4	[Ir1]x(ВЫКЛЮЧЕН-0.3-0.4-0.5-0.6-0.7-0.8) ③ *Допуск установки тока: ±10%
(1) Для KM2E-125 250, установка t1: (ВЫКЛ.-12-60-80-100)(сек.) при [lr1]x2
(2) Для KM2E-125 250, настройка Ir3: (ВЫКЛ.-4-6-7-8-10-11-12-13-14)
(3) Для KM2E-125 250, настройка Ir4: (ВЫКЛ.-0.4-0.5-0.6-0.7-0.8)

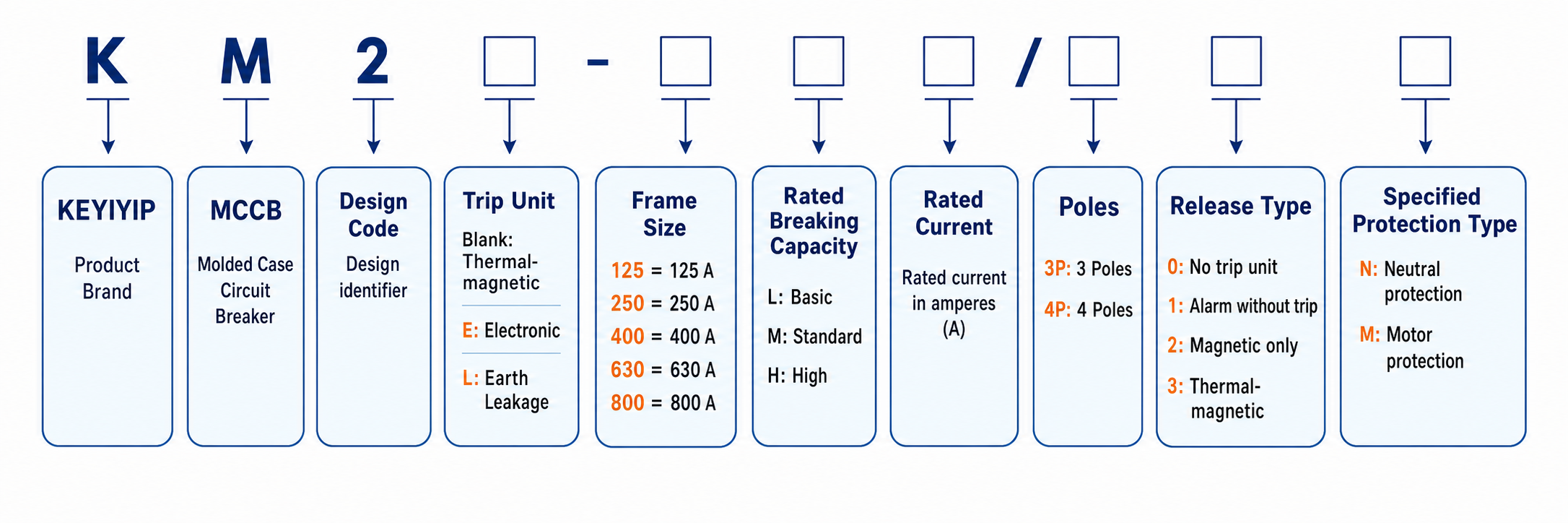

Командный код

Модель		КМ2-125			КМ2-250		КМ2-400		КМ2-630		КМ2Е-800
Тип разрывной способности		X	L	M	L	M	L	M	M	H	M	H
Номинальный ток в (А)		16,20,25,32,40,50,63,80,100,125			100,125,150,160,180,200,225,250		250,300,350,400		400,500,630		400~800
Столбы		3/4			3/4		3/4		3/4		3/4
Номинальное напряжение изоляции Ui (В)		Переменный ток 800			Переменный ток 800		Переменный ток 800		Переменный ток 800		ПЕРЕМЕННЫЙ ток 1000
Номинальное импульсное выдерживающее напряжение Uimp (В)		8000			8000		8000		8000		8000
Номинальное рабочее напряжение Ue (В)		Переменный ток 400/690			Переменный ток 400/690		Переменный ток 400/690		Переменный ток 400/690		Переменный ток 400/690
Номинальное предельное короткое замыкание Отключающая способность отделения интенсивной терапии (кА)	AC400 (ПЕРЕМЕННЫЙ ток)	25	35	50	35	50	35	50	50	65	50	65
	AC690 (ПЕРЕМЕННЫЙ ток)	-	10		10		15		15		15	20
Номинальное рабочее короткое замыкание Микросхемы с отключающей способностью (кА)	AC400 (ПЕРЕМЕННЫЙ ток)	25	35	50	35	50	35	50	50	65	50	65
	AC690 (ПЕРЕМЕННЫЙ ток)	-	10		10		15		15		15	20
Срок службы электрооборудования (циклы)	AC400 (ПЕРЕМЕННЫЙ ток)	8000			7500		7500		7500		7500
	AC690 (ПЕРЕМЕННЫЙ ток)	1500			1500		1500		1500		500
Механический ресурс (циклы)		20000			10000		10000		10000		10000
Измерение (мм)	Вт(3/4)	75/100	92/122		107/142		150/198		182/240		210/280
	L	130	150		165		257		270		280
	H	84	83		103		107		110		115.5
Отключение шунта		O			O		O		O		O
Сброс пониженного напряжения		O			O		O		O		O
Вспомогательный выключатель		O			O		O		O		O
Выключатель аварийной сигнализации		O			O		O		O		O
Моторизованный рабочий механизм		O			O		O		O		O
Поворотная ручка управления		O			O		O		O		O
