Описание

Трехфазный счетчик энергии, установленный на din-рейке, оснащен жидкокристаллическим дисплеем в виде ручки и служит в качестве модульного терминала для измерения мощности переменного тока - высокоинтегрированного продукта, предназначенного для измерения параметров мощности переменного тока. Он предлагает широкий спектр функций, включая измерение и расчет мощности трехфазного переменного тока, накопление данных учета энергии, анализ гармоник, анализ дисбаланса напряжения и тока, комплексный учет энергии на основе тарифов, измерение пикового потребления, 4-канальный цифровой вход и 2-канальный релейный выход. Измеритель также оснащен коммуникационным интерфейсом для подключения к компьютерным системам мониторинга, поддерживающим интерфейс RS485 и коммуникационный протокол MODBUS, что позволяет передавать измеренные данные и состояние устройства. Этот трехфазный счетчик энергии, установленный на рельсах, может быть широко использован в различных отраслях промышленности, таких как энергетика, телекоммуникации, железные дороги, транспорт, охрана окружающей среды, нефтехимия и производство стали, для контроля энергопотребления оборудования переменного тока.

Функция

Измерение и расчет трехфазного напряжения, трехфазного тока, общей активной мощности, общей реактивной мощности, активной и реактивной мощности для каждой фазы, коэффициента мощности, коэффициента мощности для каждой фазы, частоты системы, общего потребления активной энергии, общего потребления реактивной энергии и т.д.
4 набора функций многотарифного учета электроэнергии
Дисбаланс напряжения и тока (опционально)
Измерение максимальной потребности и запись времени потребности (опционально)
Коэффициент содержания гармоник: функции измерения и расчета суммарных гармонических искажений (THD) напряжения и тока, составляющих тока и напряжения со 2–й по 31-ю гармонические составляющие, суммарных нечетных гармонических искажений, четных гармонических искажений, коэффициента гармоник напряжения, пикового коэффициента напряжения, K-коэффициента тока и т.д. (опционально)
Оснащен функцией записи на 50 событий для хранения в режиме реального времени происходящих дискретных тревожных событий. (опционально)
Потребление активной и реактивной мощности для каждой фазы
Поддерживает интерфейс RS485 с протоколом связи MODBUS-RTU или протоколом DL/T645 (опционально).
2-канальный контроль дискретного входа (поддерживает до 4 каналов), 2-канальный релейный выход (опционально)

Особенности

Мощные возможности сбора и обработки данных.
Высокая безопасность и превосходная надежность: В процессе проектирования были внедрены различные меры защиты от помех, обеспечивающие стабильную работу в условиях энергосистемы. Степень защиты от статических разрядов составляет 4-й уровень; степень защиты от последовательности электрических быстрых переходных импульсов - 4-й уровень; степень защиты от высоковольтных импульсов - 4-й уровень; степень защиты от перенапряжений - 3-й уровень; степень защиты панели соответствует стандарту IP54, а степень защиты корпуса - IP20.
Компактный размер, простота установки: Компактные размеры; имеет стандартное крепление на DIN-рейке диаметром 35 мм для удобной установки и подключения на месте.
Удобное и гибкое подключение системы: К способам подключения системы относятся трехфазная четырехпроводная система и трехфазная трехпроводная система. (Пользователи могут самостоятельно настроить эти параметры, однако схема подключения должна быть соответствующим образом обновлена.)
Интуитивно понятный дисплей и удобное управление: Выделенный сегментный ЖК-модуль в сочетании с тщательно разработанным китайским графическим интерфейсом дисплея обеспечивает отображение множества фрагментов информации в режиме реального времени; его яркая подсветка позволяет операторам точно считывать данные даже в условиях низкой освещенности. Удобный интерфейс управления позволяет операторам быстро справляться с такими задачами, как считывание данных и настройка параметров.

Технический

Функция			Параметр
Дисплей	Сеть распределения электроэнергии		Однофазный; трехфазный трехпроводный; трехфазный четырехпроводный
	электричество нажимать	Номинальное значение	100 В переменного тока, 220 В, 380 В (пожалуйста, укажите это при оформлении заказа)
		перегрузка	Измерение: 1,2×; Мгновенное: 2×/10 секунд
		рассеиваемая мощность	<0,1 ВА (на фазу)
		импеданс	>1 МОМ
		точность	Класс точности: 0,2; Среднеквадратичное значение (Root Mean Square)
	электричество течение	Номинальное значение	Переменный ток 2,5 мА, переменный ток 1 А, 5 А (пожалуйста, укажите это при оформлении заказа)
		перегрузка	Измерение: 1,2x; Мгновенное: 10x/1s
		рассеиваемая мощность	<0,4 ВА (на фазу)
		импеданс	<10 Мом
		точность	Класс точности: 0,2; Среднеквадратичное значение (Root Mean Square)
	частота		40-65 Гц; Класс точности: ±0,02 Гц
	сила		Суммарная активная и реактивная мощность трех фаз – точность измерения: 0,5
	электрическая энергия		Измерение мощности в четырех квадрантах: точность активной мощности ±0,5%, точность реактивной мощности ±1%
	Отклонение (необязательно)		Отклонение напряжения: 0,2%; Отклонение частоты: 0,02%
	Дисбаланс (опционально)		Напряжение: 0,2% \| ток: 0,2%
	Коэффициент содержания гармоник (опционально)		Uh> 2%: 5% Uh Uh≤2%: 0,1% UN
	Тарификация по нескольким ставкам (необязательно)		Благодаря 4 тарифным планам с несколькими тарифными планами (4 разных тарифа в 12 временных интервалах)
	По требованию (необязательно)		Максимальный месячный спрос за последние три месяца
	показывать		ЖК-дисплей на основе пера
	Событие (необязательно)		Циклическое хранение 50 тревожных событий в режиме реального времени
источник	рабочий диапазон		ПЕРЕМЕННЫЙ ток, ПОСТОЯННЫЙ ток 85 В ~ 265 В
	рассеиваемая мощность		≤4ВА

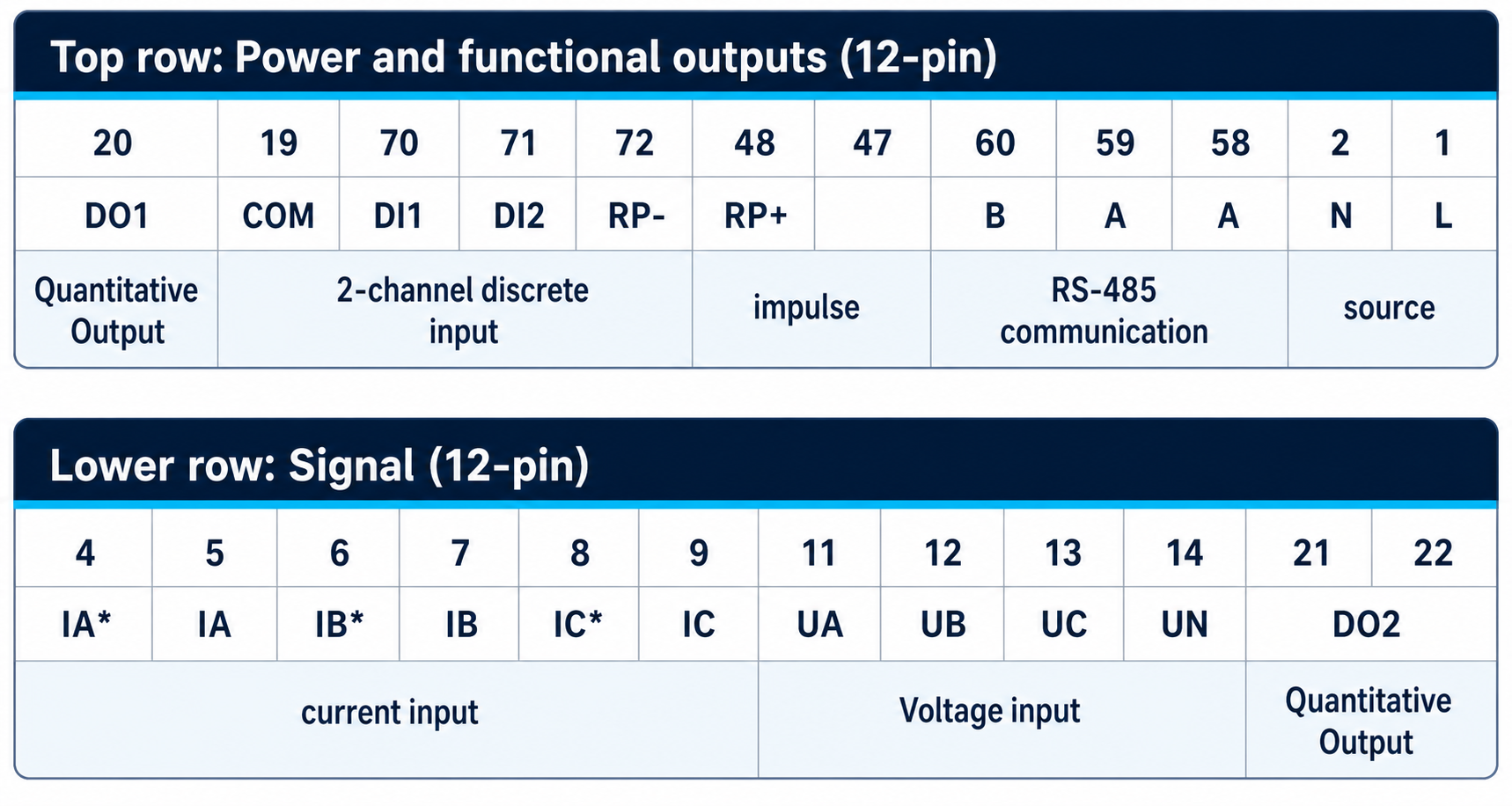

выход	цифровой интерфейс		Протокол RS-485, MODBUS-RTU
	Цифровой вход (опционально)		4-канальный дискретный вход (интерфейс с сухим контактом)
			Ri <500 Ом – подключен; Ri> 100 Ком – отключен
	Цифровой выход (опционально)		2-канальный релейный выход
			Номинальный контакт реле: 5 А/250 В переменного тока; 5 А/30 В постоянного тока
окружающая среда	рабочая среда		-10~55°C; высота над уровнем моря ≤ 2000 м; относительная влажность 93%; отсутствие конденсации; отсутствие агрессивных газов
	Среда хранения		-30~70℃
безопасный	выдерживаемое напряжение		Вход и источник питания> 2 кВ; Вход и выход> 2 кВ; Источник питания и выход> 2 кВ
	изоляция		Вход, выход и источник питания корпуса: >5 МОМ
