Описание

Однофазный счетчик энергии, установленный на din-рейке, изготавливается с использованием крупномасштабных интегральных схем, цифровых технологий отбора проб и обработки данных, а также процессов SMT. Общая конструкция включает в себя множество средств защиты от помех, что делает его пригодным для измерения активной мощности однофазного переменного тока с номинальной частотой 50 Гц во время использования, что позволяет лучше балансировать нагрузку на сеть.
Этот счетчик энергии оснащен ЖК-дисплеем на китайском языке, с комбинированными возможностями измерения активной мощности (прямое + обратное), хранения данных, функциями удаленного отключения/повторного включения, записи событий и 485 коммуникационными возможностями.

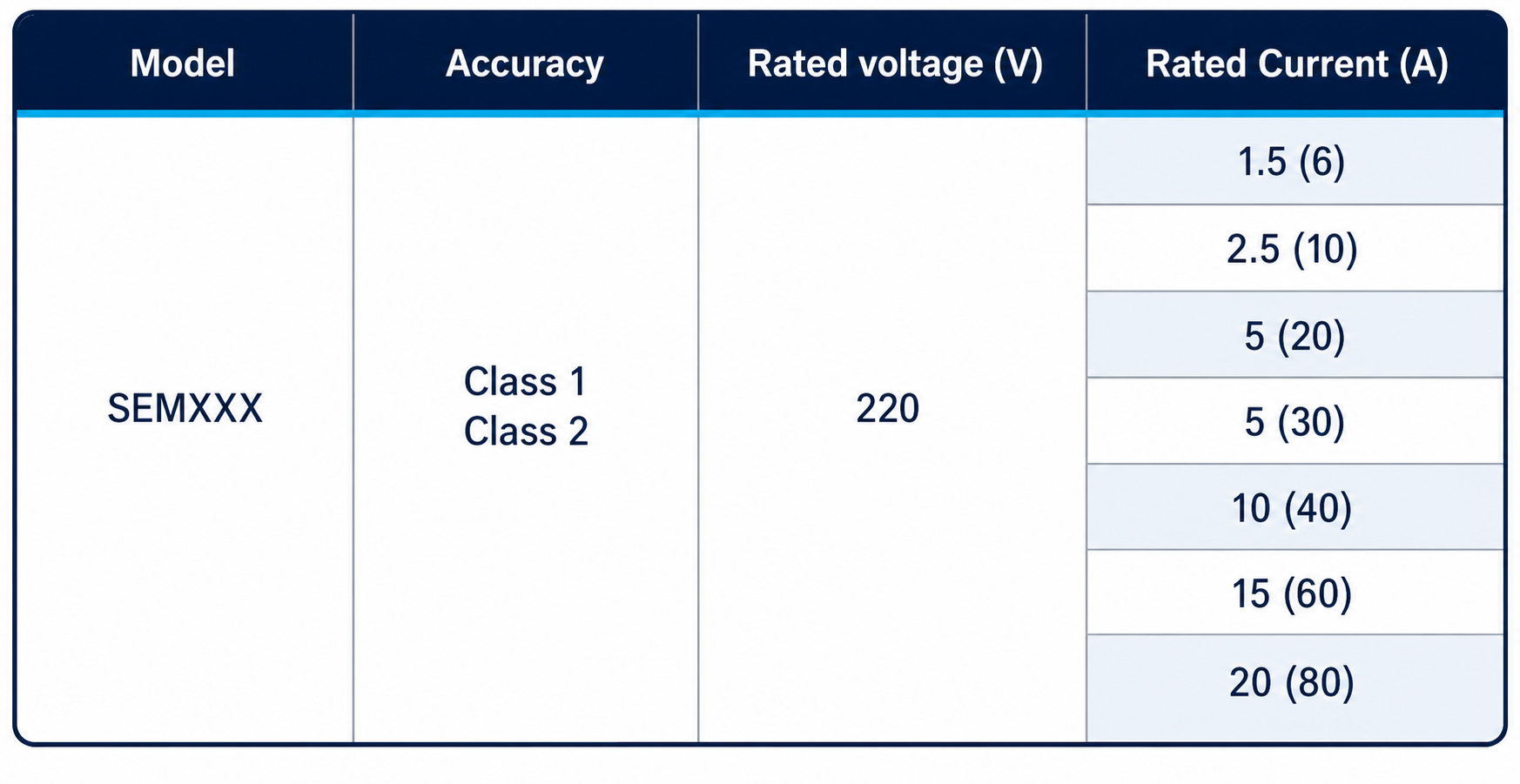

Параметры

SEM2MD-60

Технический

1. Запуск: При коэффициенте мощности 1,0 и токе 0,4% lb счетчик энергии имеет импульсный выход и непрерывную запись в течение указанного времени.
2. Скрытность: Благодаря логической схеме защиты от ползучести, когда счетчик электроэнергии подает 115% опорного напряжения и в цепи тока отсутствует ток, на тестовом выходе счетчика электроэнергии генерируется не более одного импульса.
3. Скорость передачи данных в бодах: Скорость передачи данных по умолчанию для интерфейса RS485 составляет 2400 бит/с.
4. Протокол связи счетчика электроэнергии соответствует протоколу DL/T645. Протокол Modbus RTU.
5. Расчетный срок службы: При нормальных условиях эксплуатации средний срок службы счетчика электроэнергии должен составлять не менее 10 лет
6. Потребляемая мощность: Потребляемая мощность линии напряжения ≤ 1,5 Вт/10ВА, потребляемая мощность линии тока ≤ 1ВА; потребляемая мощность линии напряжения ≤ 3 Вт/12ВА в режиме связи.

Окружающая среда

- Условия окружающей среды: Указанный диапазон рабочих температур составляет от -25 ° C до+60 °C;

- Диапазон рабочих предельных температур составляет от -40 ℃ до +70 ℃;

- Среднегодовая относительная влажность воздуха: <75%;

- Атмосферное давление колеблется от 6,0 кПа до 106,0кПа (на высоте 4000 м и ниже).

Точность

Диапазон напряжений:
- Указанный диапазон рабочих напряжений составляет 0,9Un~1,1Un;
- Расширенный диапазон рабочих напряжений: 0,8Un ~ 1,15Un;
- Диапазон максимального рабочего напряжения: 0,0Un ~ 1,15Un.

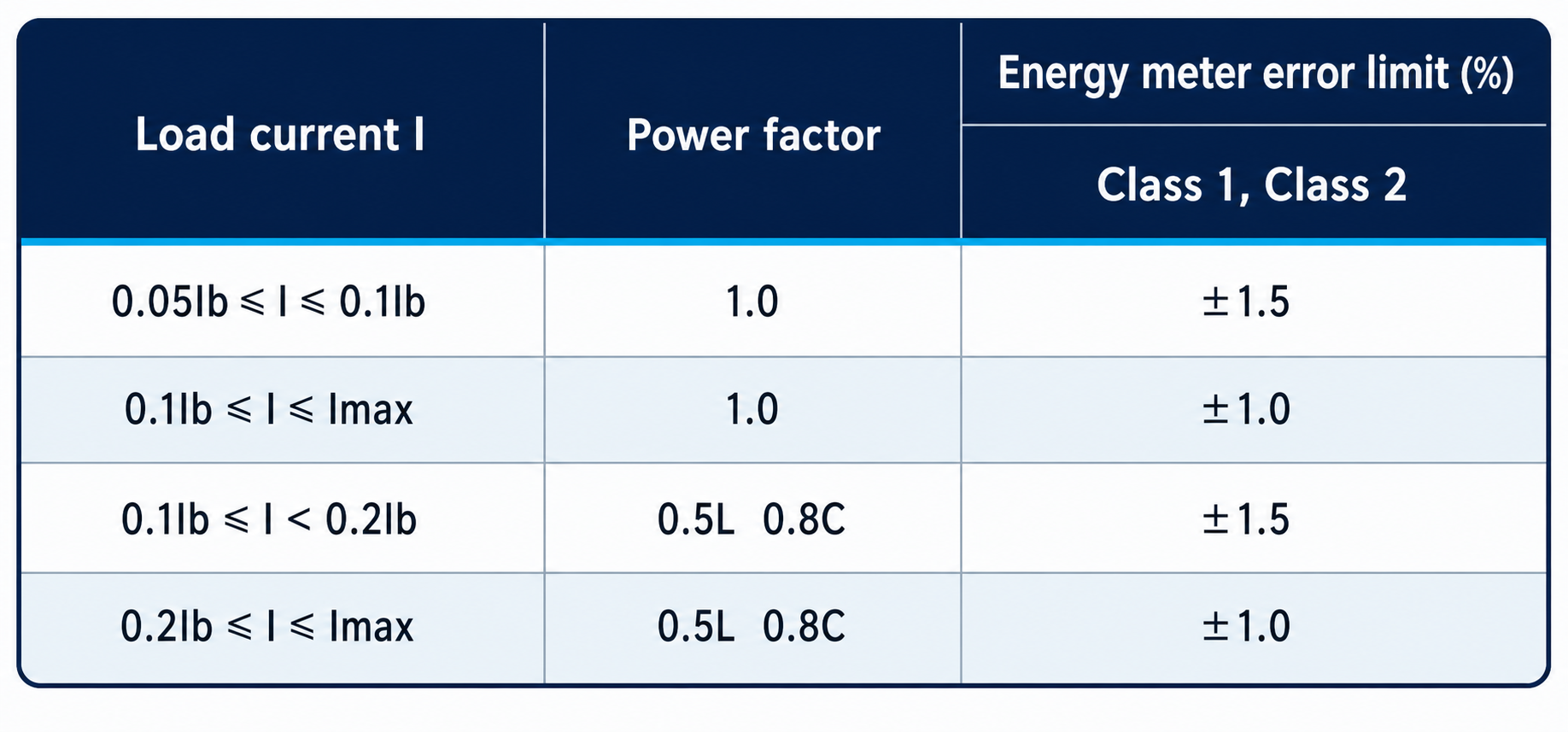

Предел погрешности в процентах: При указанных исходных условиях процентная погрешность счетчика электроэнергии не должна превышать значений, указанных в следующей таблице.

SEM2MD-60

Установка

Меры предосторожности и методы установки
1. Счетчик энергии может быть установлен и использован после прохождения проверки и опломбирования свинцовой пломбой перед отправкой с завода. Счетчики энергии, не имеющие свинцовых пломб или хранящиеся слишком долго, должны быть повторно проверены соответствующими подразделениями перед установкой и использованием.
2. Если при извлечении счетчика электроэнергии из оригинальной упаковочной коробки будет обнаружено повреждение внутренней упаковки или внешнего корпуса, не устанавливайте счетчик и не включайте его. Пожалуйста, обратитесь в наш отдел технического обслуживания.
3. Для установки счетчика электроэнергии требуются опытные электрики или профессионалы своего дела, которые должны внимательно ознакомиться с данным руководством.
4. Счетчик электроэнергии следует устанавливать в вентилируемом и сухом помещении с использованием стандартной DIN-рейки диаметром 35 мм. Опорная плита для установки счетчика электроэнергии должна быть закреплена на прочной, огнестойкой и виброустойчивой стене.
5. В местах с загрязнением окружающей среды и потенциальным повреждением механизма счетчик энергии должен быть установлен в защитном шкафу.
6. При монтаже электропроводки следуйте схеме подключения, приведенной на крышке клемм счетчика электроэнергии, или соответствующей схеме подключения, приведенной в данном руководстве. Лучше всего использовать несколько медных проводов, чтобы избежать неправильной работы или перегорания счетчика электроэнергии из-за плохого контакта.
Если счетчик электроэнергии правильно подключен к электросети, индикатор питания счетчика должен постоянно гореть.

SEM2MD-60

С помощью

Инструкция по применению
1. При использовании счетчика электроэнергии в районах с частыми ударами молнии следует принимать меры молниезащиты, чтобы избежать повреждения счетчика в результате ударов молнии.
2. Допустимая нагрузка счетчика электроэнергии составляет от 0,05 фунтов~Imax (при прямом подключении) до 0,02 фунтов~lmax (при подключении через трансформатор). Превышение этой допустимой нагрузки может привести к неточным показаниям счетчика электроэнергии или перегоранию катушки тока из-за нагрева.
3. Если счетчик электрической энергии используется с трансформатором, то есть счетчик электрической энергии, подключенный через трансформатор тока, должен умножить показания своей электрической энергии на множитель трансформатора, чтобы получить фактическое потребление электроэнергии.
4. Отображение данных: 8-разрядный (6+ 2) ЖК-дисплей отображает общее активное энергопотребление.
5. Индикация пульса: Когда индикатор пульса горит, это указывает на обнаружение импульса питания (при наличии сигнала выборки индикатор пульса горит около 80 мс).
6. Функция световой индикации: Обнаружен импульс напряжения (при поступлении сигнала выборки индикатор импульса горит около 80 мс); Когда реле электросчетчика замкнуто, индикатор продолжает гореть в качестве аварийного сигнала. После закрытия сигнальная лампочка отключает сигнал тревоги и действует как импульсная лампочка.
