КВТ 2

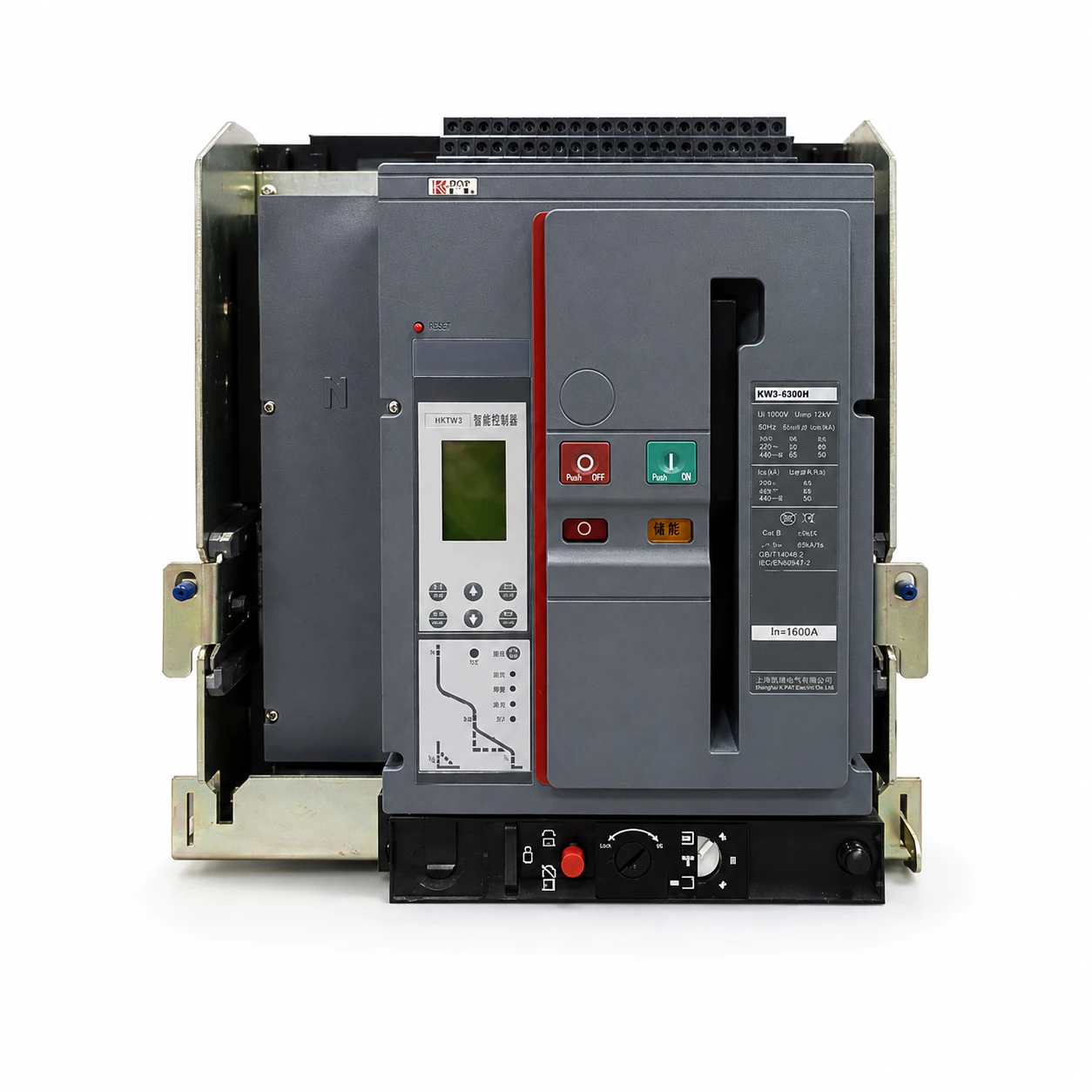

Воздушный автоматический выключатель KW2 обеспечивает защиту от перегрузки, короткого замыкания и однофазного замыкания на землю благодаря интеллектуальной и селективной функции защиты, выключатель может повысить надежность электроснабжения и избежать ненужных отключений питания. Это применимо для электростанций, фабрик, современных высотных зданий и т.д., особенно для распределительных систем интеллектуальных зданий.

Тип продукта: Воздушный автоматический выключатель

Серия продуктов: KW2

Применение продукта: Защита высокоточных силовых цепей

Количество полюсов: 3P, 4P

Применимая категория: B

Номинальный ток (ln): 400-4000A

Номинальное рабочее напряжение (Ue): AC240V / 400V / AC500V / 690V

Номинальное напряжение изоляции (Ui): 1000 В переменного тока

Номинальное импульсное выдерживающее напряжение (Uimp): 12 кВ

Блок отключения: Электронный интеллектуальный контроллер

Связь: Modbus RS485 (опционально)

Разрывная способность:

КВТ 2-4000

240 В переменного тока/400 В, Icu= 120 Ка, Ics = 100 Ка, Icw=100 Ка, 1 с / 85 Ка, 3 с

690 В переменного тока   Icu=85 Ка, Ics=85 Ка, Icw=85 Ка,3 с

КВТ 2-1600

240 В переменного тока/400 В, Icu= 65 Ка, Ics= 50 Ка, Icw=50 Ка, 1 с

AC690V Icu=35 Ка Ics=35 Ка Icw=35 Ка, 3 с

Стандарт: IEC 60947-2, EN 60947-2, IEC 60947-3, EN 60947-3, GB/T 14048.2, AS/NZS 60947.2

Сертификат: CCC CE CB

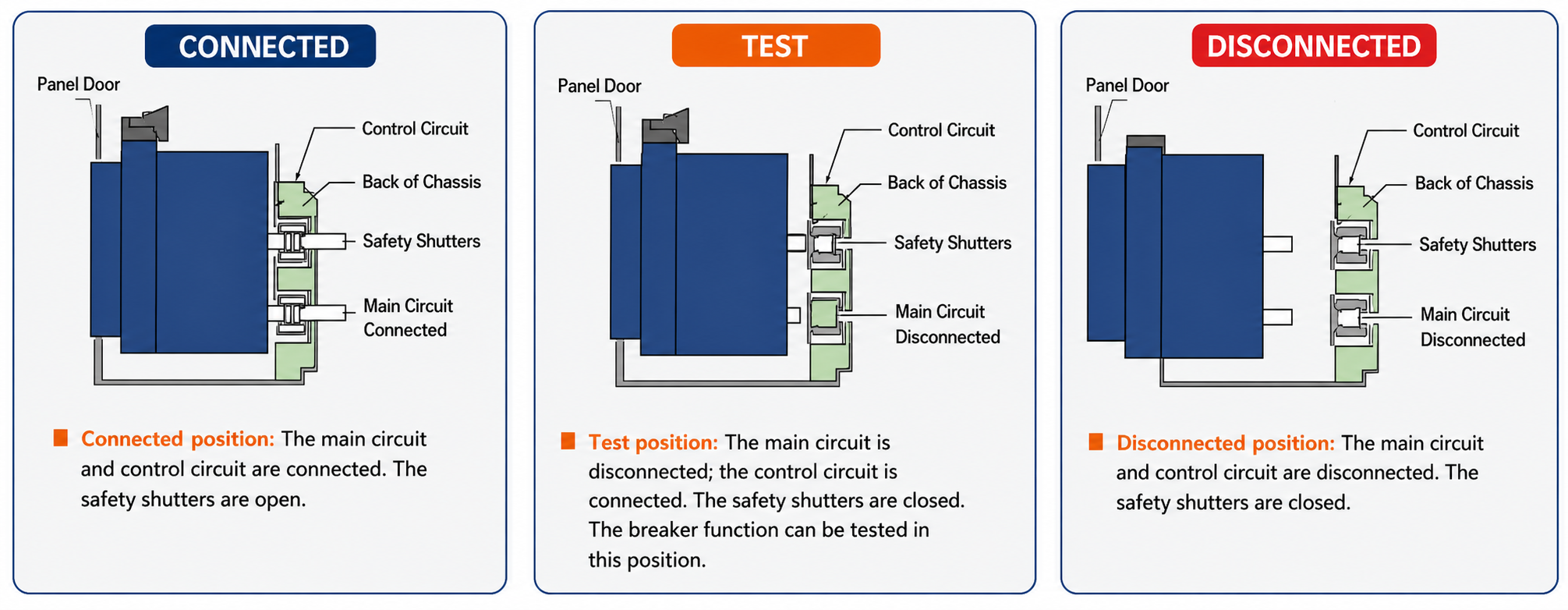

Автоматический выключатель можно вставлять / вынимать из корпуса с помощью трехпозиционной блокировки:

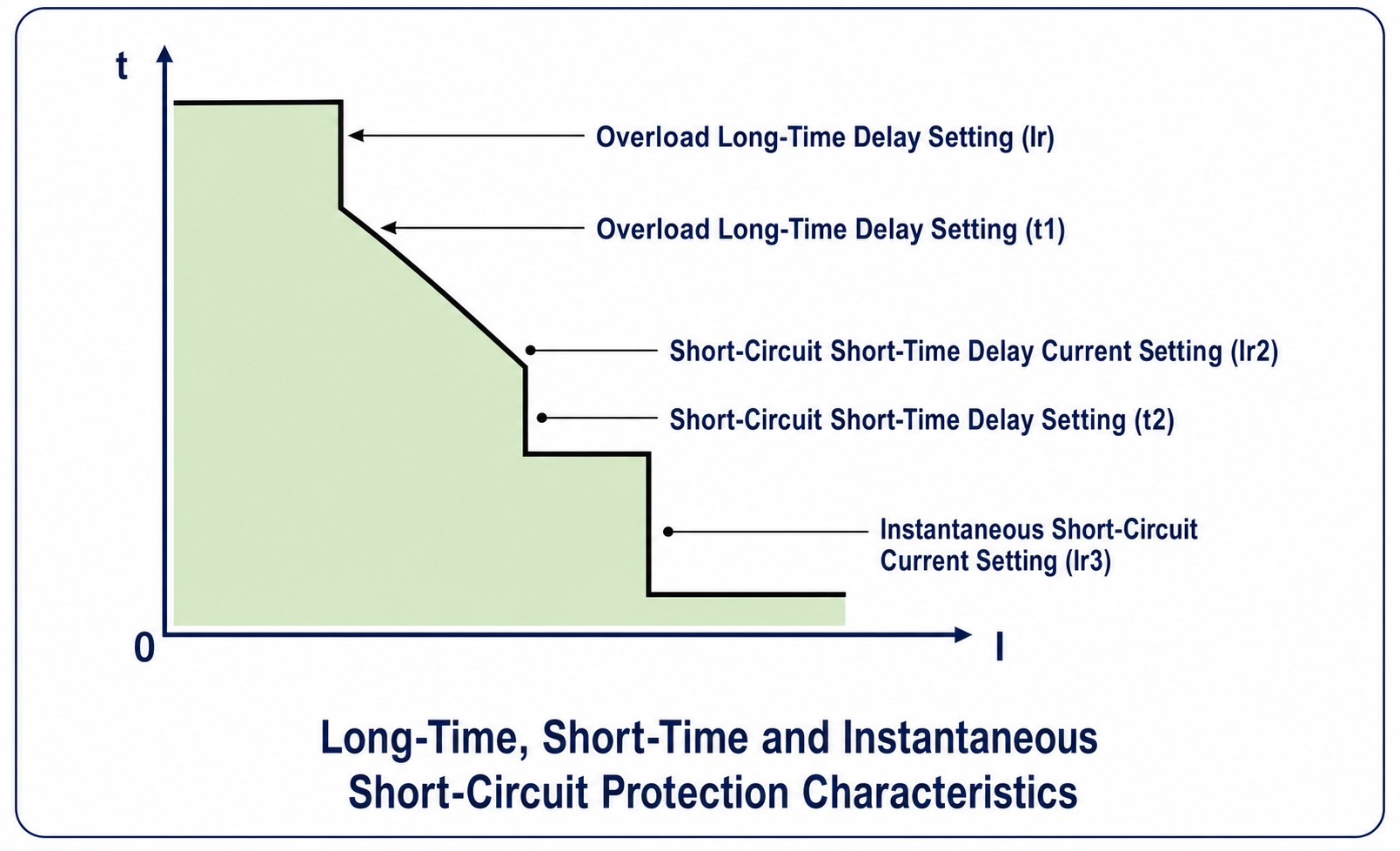

Характеристика защиты от короткого замыкания с задержкой по времени

Регулируемая настройка

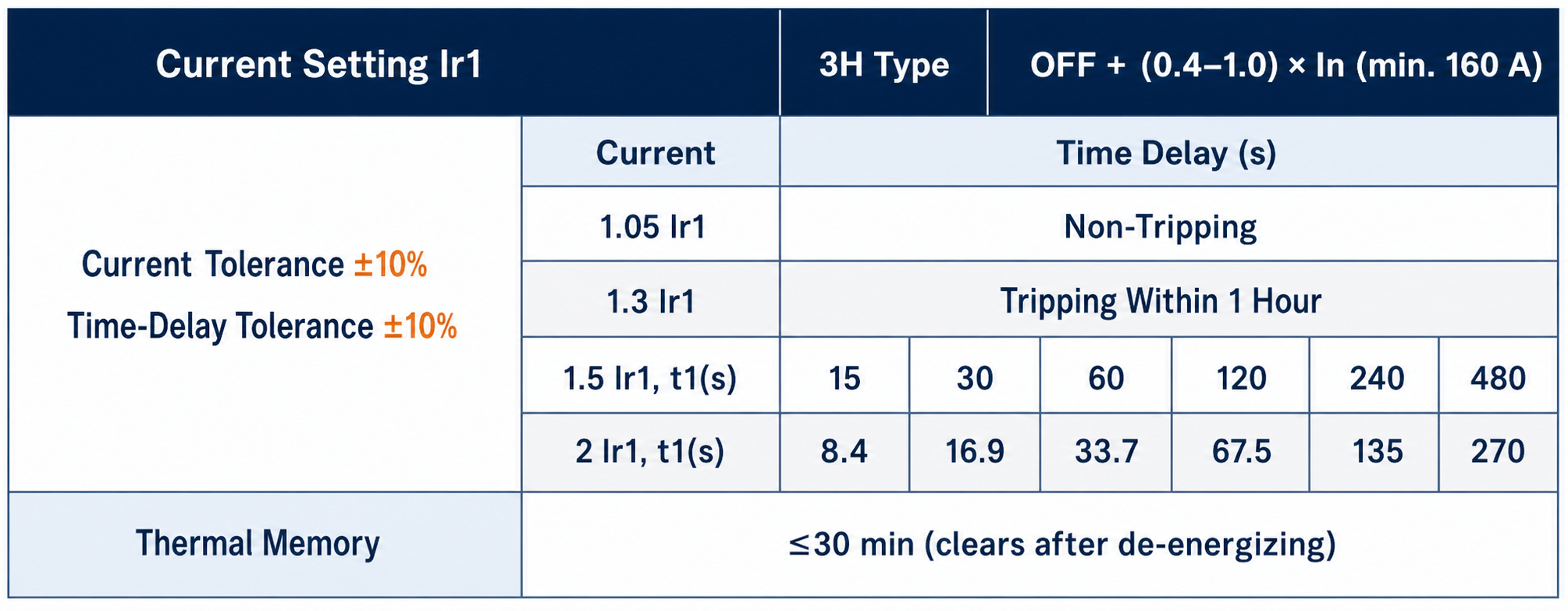

1. Настройка тока перегрузки (Ик)
2. Длительное время задержки при перегрузке (t1)

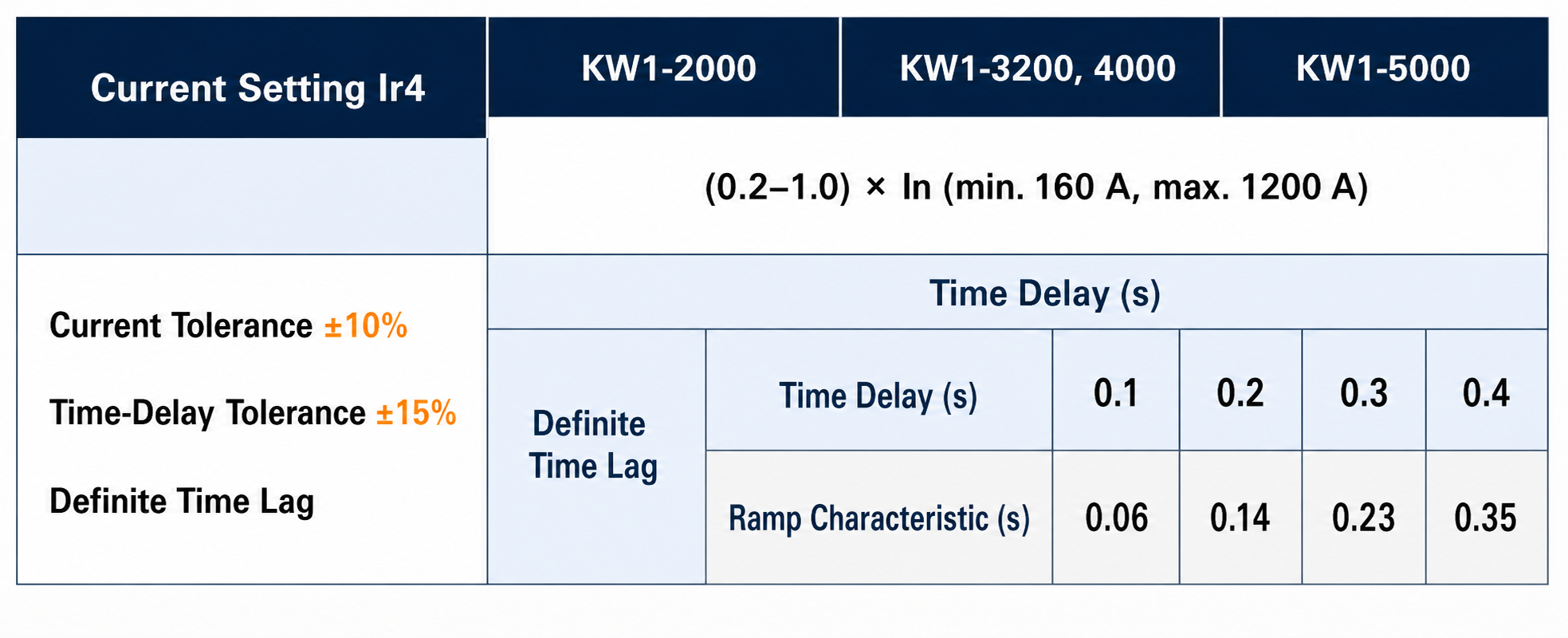

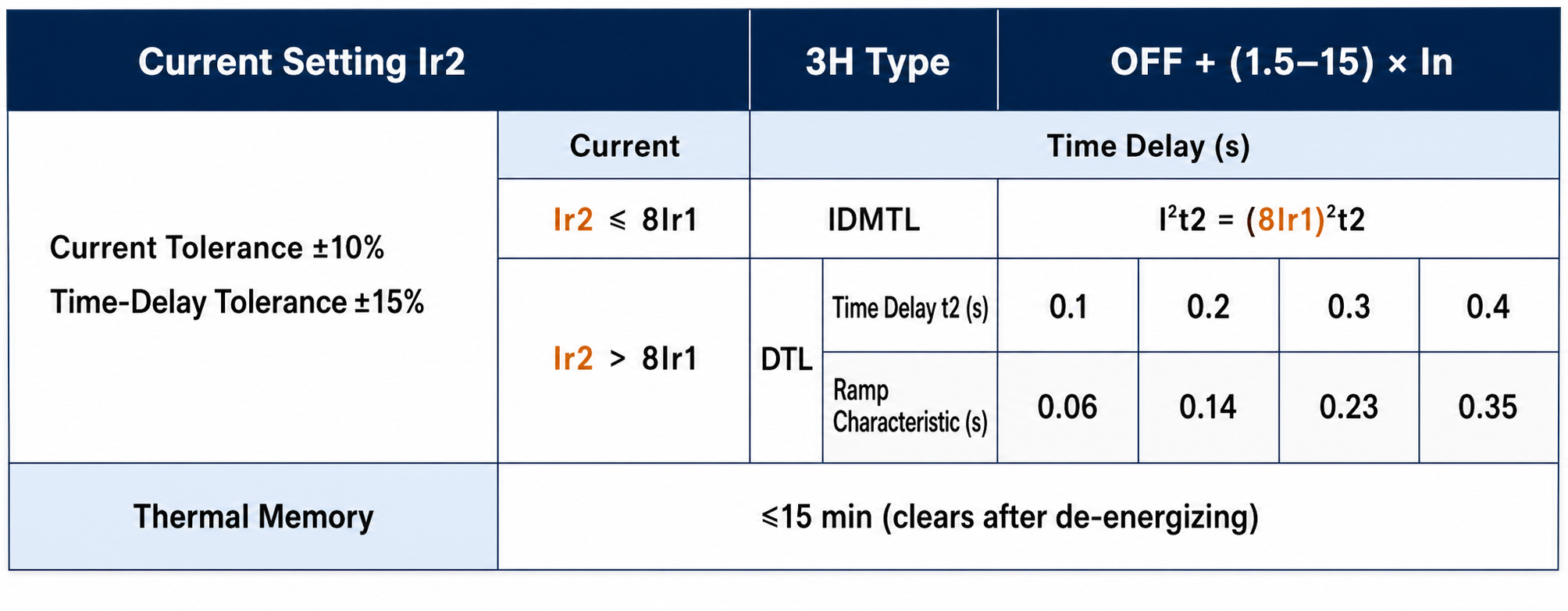

3. Настройка тока короткого замыкания (Is)
4. Время задержки при коротком замыкании (t2)
5. Мгновенная настройка тока отключения (Isd)

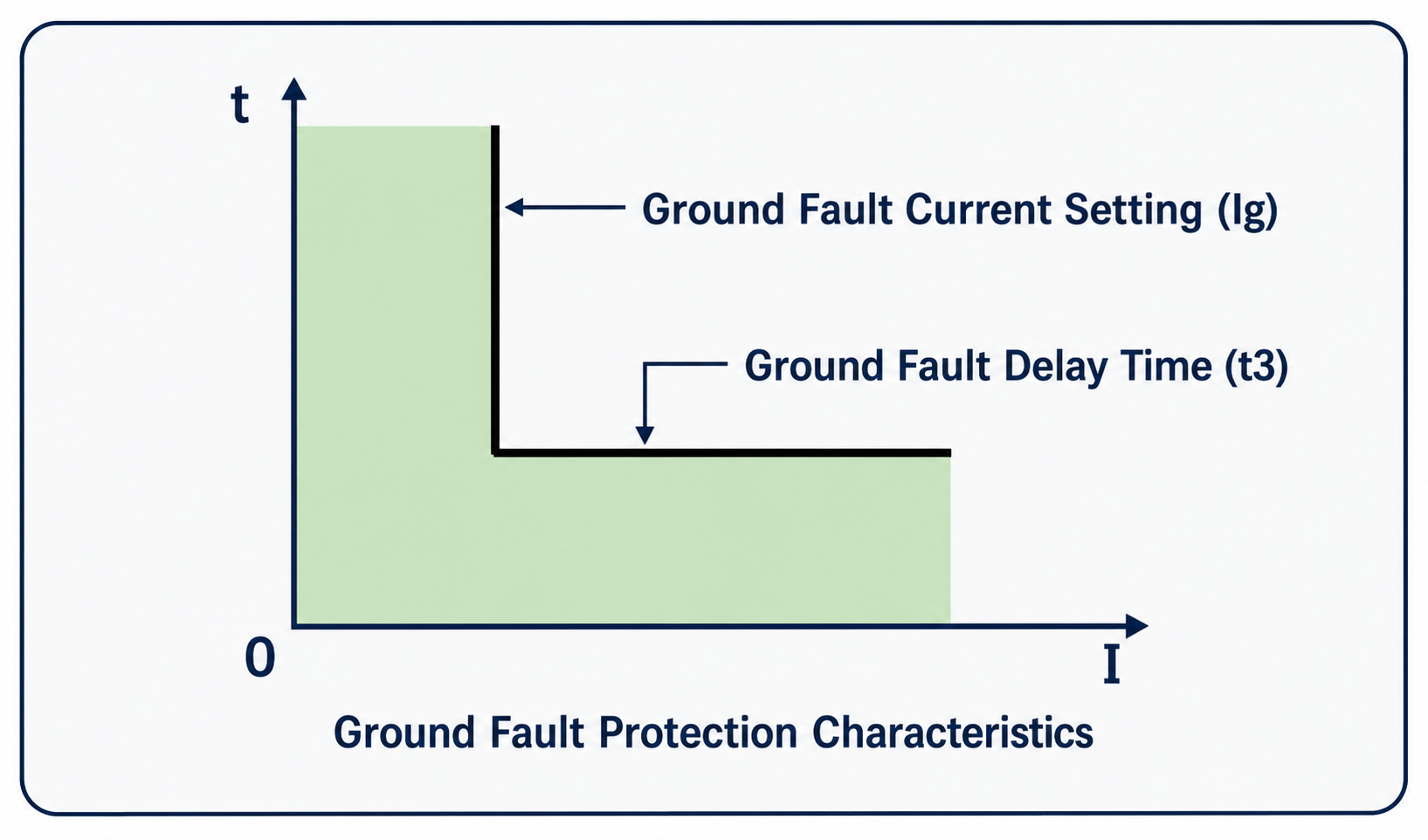

Характеристики защиты от замыканий на землю (опционально)

1. Настройка тока замыкания на землю (Ig)
2. Время задержки при замыкании на землю (t3)
3. Функция сигнализации и бесперебойной работы (опционально)

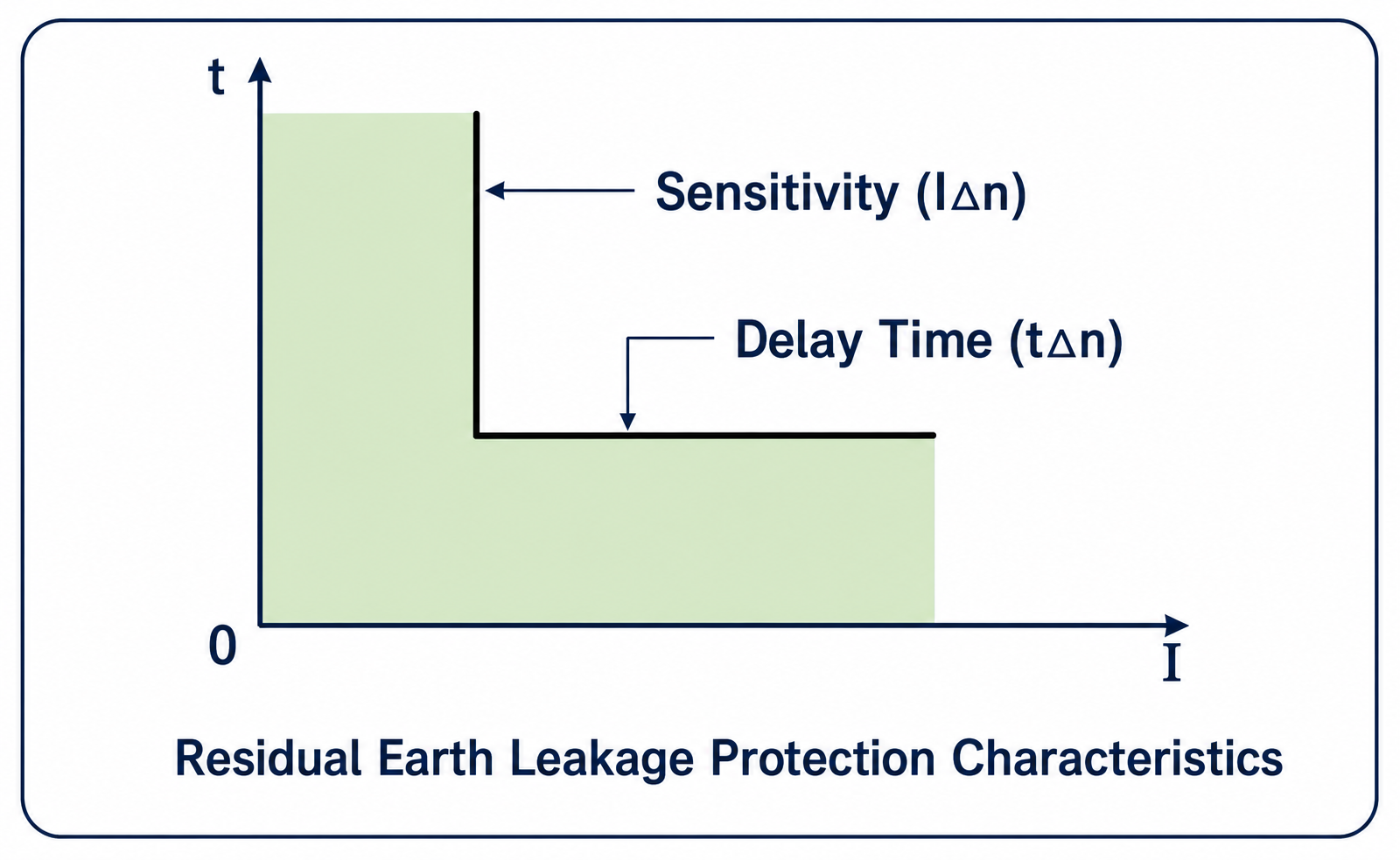

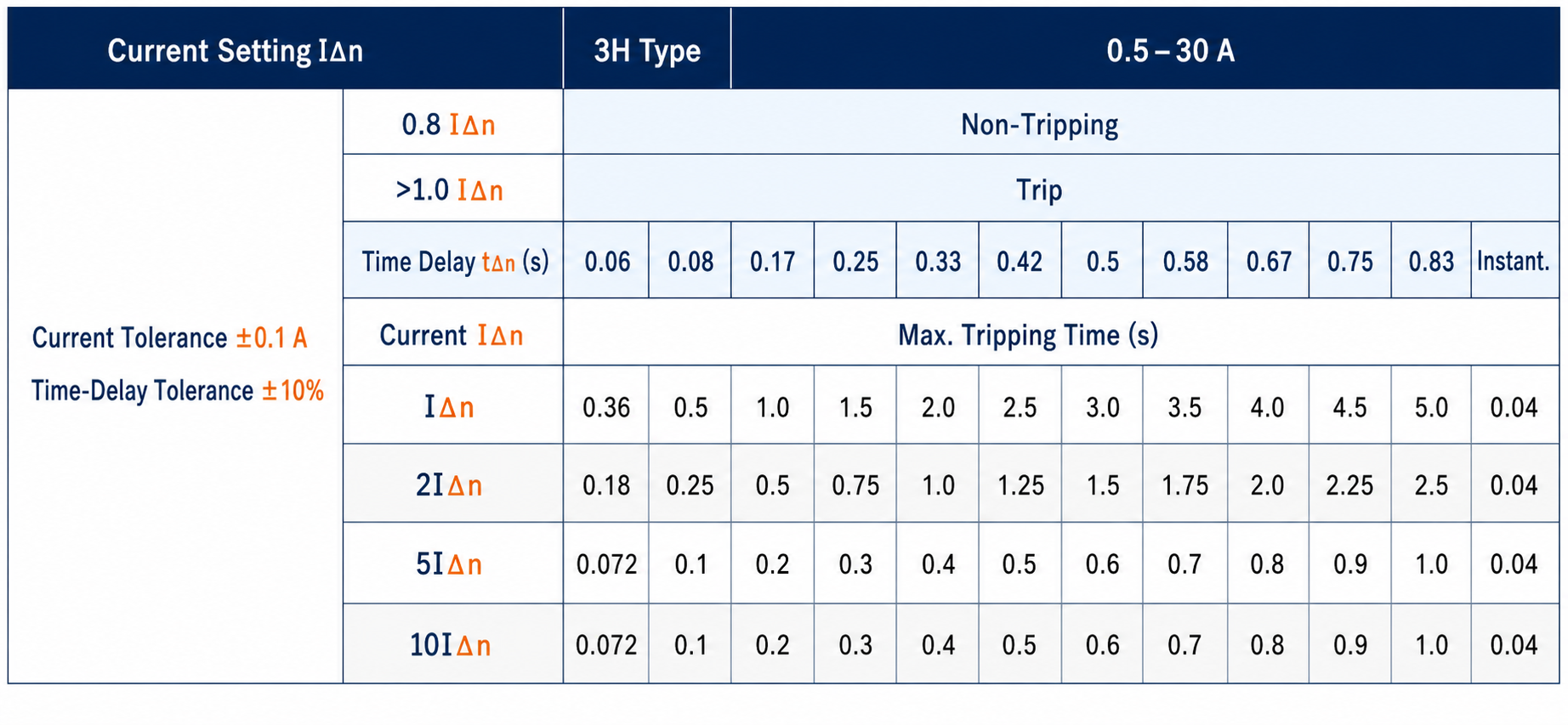

Характеристики защиты от остаточных утечек на землю (опционально)

1. Настройка остаточного тока утечки на землю (I_△n)
2. Время задержки остаточной утечки на землю (t_△n)

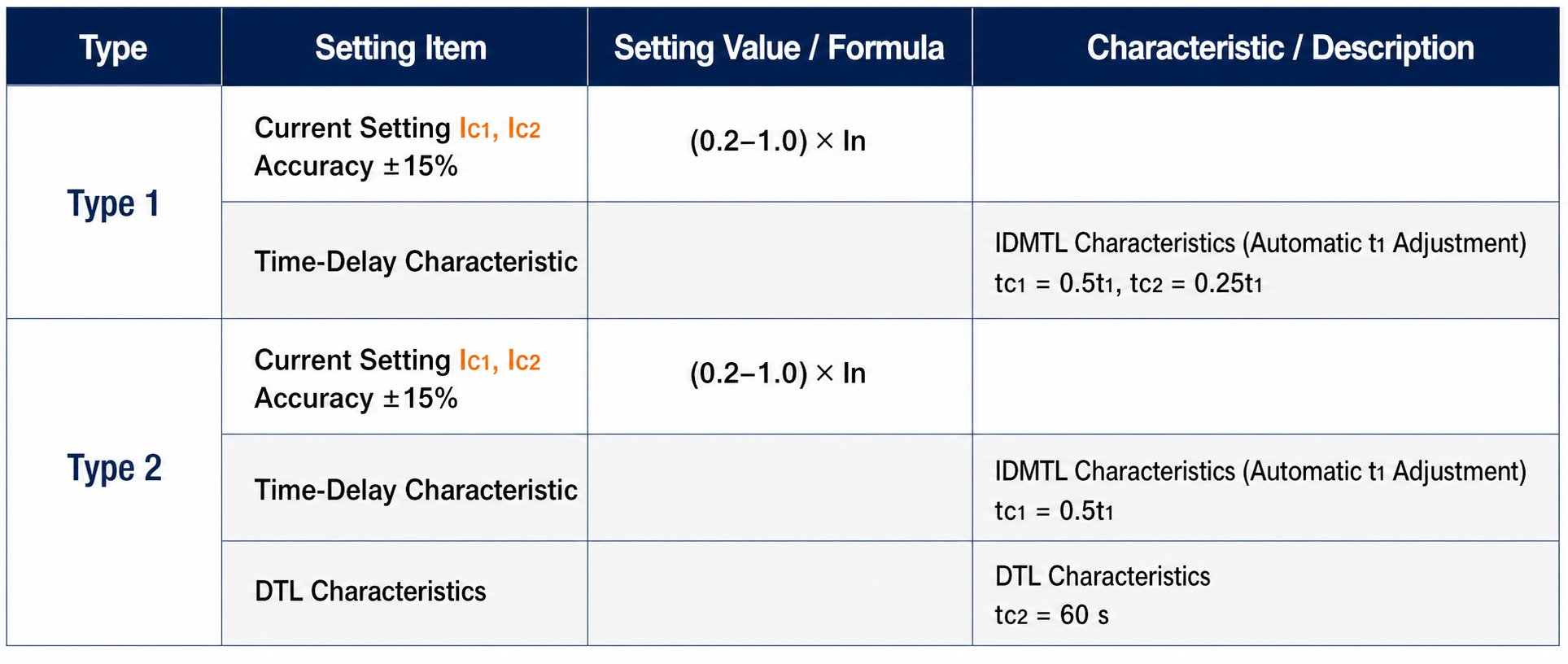

Мониторинг нагрузок

- Программируемый блок управления контролирует нагрузку для обеспечения электроснабжения.

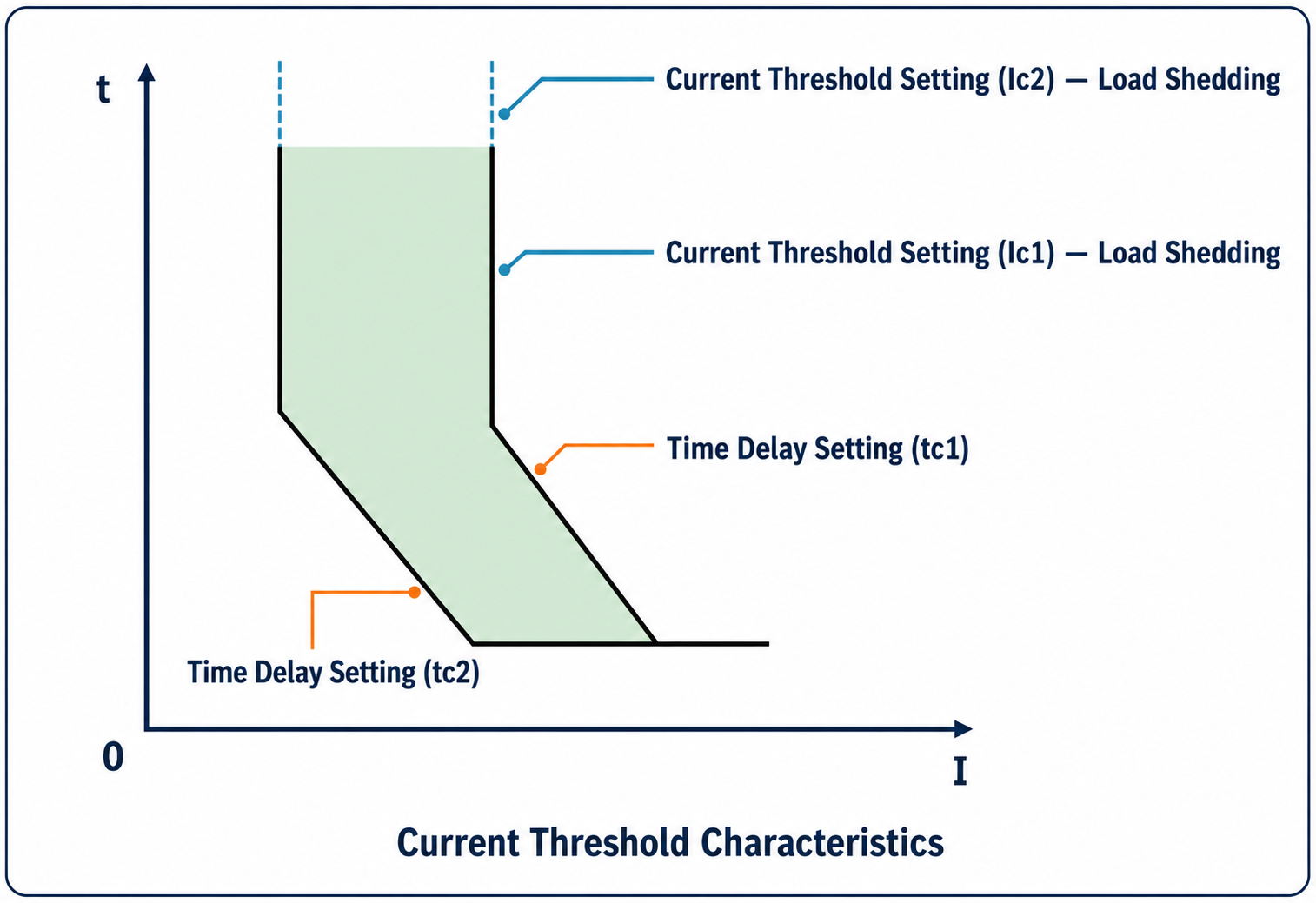

- Два типа мониторинга для опции. Текущими пороговыми значениями являются Ic1 и Ic2. Обычно Ic1 ≥ Ic2.

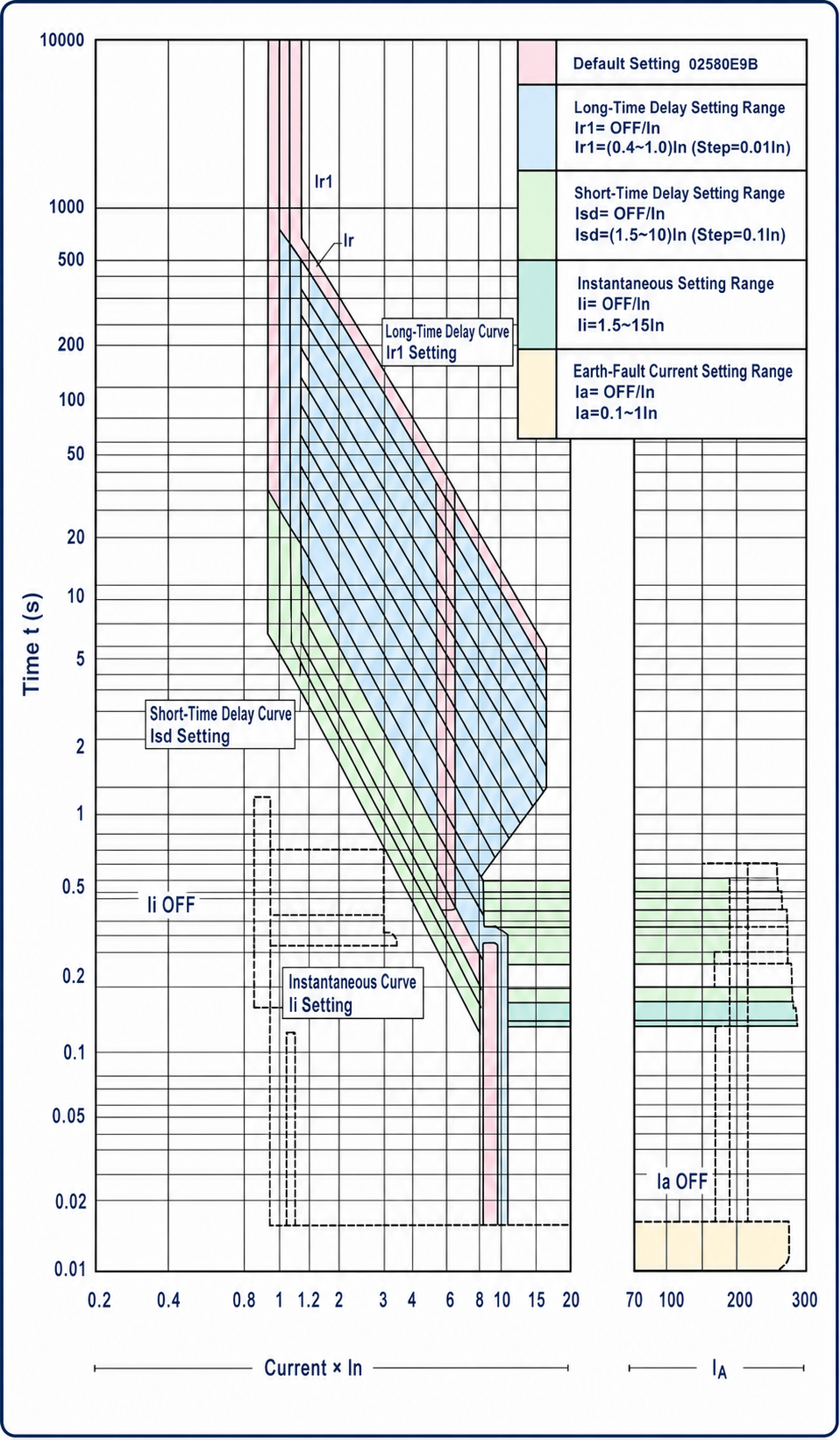

Кривые временных/текущих характеристик блока управления

2000А

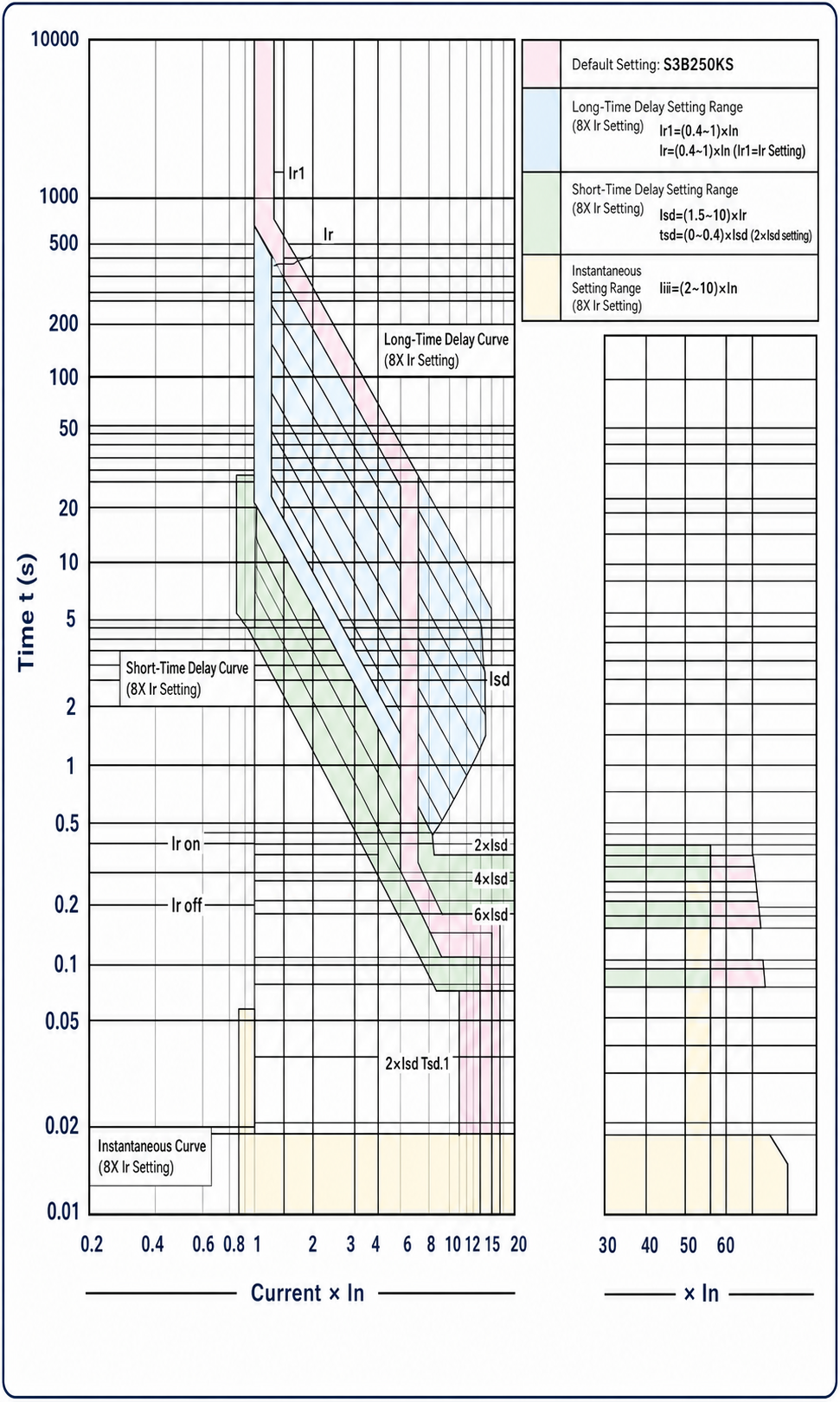

Кривые временных/текущих характеристик блока управления

5000А
